Автомат горения Siemens LME11.330C2

Description

Автомат горения (LME11.330C2)  используется в прерывистом режиме после круглосуточной (24 часа) непрерывной работы  для работы и регулирования 1- или 2- х ступенчатых газовых или газовых/жидкотопливных горелок небольшой мощности. Регулировка пламени осуществляется  в сочетании с ионизационным электродом или датчиком пламени типа QRA, контроль за голубым пламенем происходит с помощью датчиков голубого пламени —  QRC.

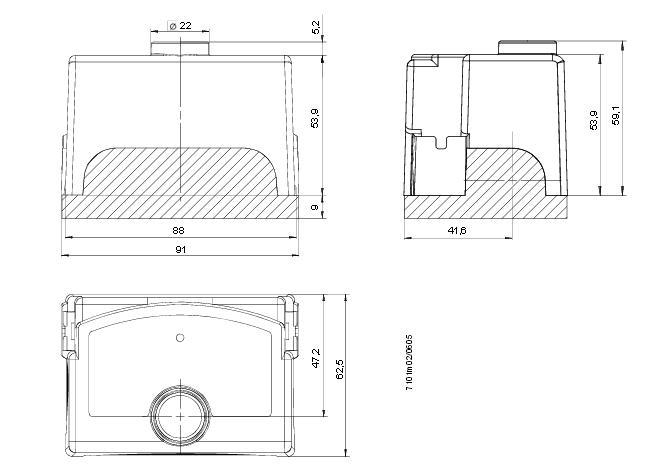

Автомат имеет конструкцию «встраиваемой корзины», фиксируется к основанию на защелку. Внутренние элементы, включая микроконтроллер, реле управления, электронный усилитель сигнала пламени, защищены корпусом из жаростойкого пластика. Предусмотрен сервопривод. Датчик контроля пламени и цоколь не включены в базовую комплектацию.

Для перезагрузки автомата предусмотрена кнопка со встроенным 3-цветным светодиодом и гнездом для интерфейсного адаптера.

Особенности автомата горения:

— обнаружение пониженного напряжения;

— контроль давления воздуха посредством функциональной проверки реле давления воздуха в течение запуска и в процессе работы;

— возможность дистанционного электрического повторного запуска (reset);

— многоцветная индикация состояния отказа, операционных сообщений и наличия пламени;

— ограничение количества повторов (рестартов);

— точная последовательность управления благодаря цифровой обработке сигнала;

— управляемый прерывистый режим работа после 24 часов непрерывной работы.

Характеристики:

Расшифровка характеристик:

— tw Время ожидания
— TSA Время безопасности
— t1 Время предпродувки
— t3 Время до зажигания
— t3n Время после зажигания
— t4 Интервал между зажиганием
— t10 Заданное время для сигнала давления воздуха
— t11 Программируемое время открывания для исполнительного механизма
— t12 Программируемое время закрывания для исполнительного механизма
— t22 2-е время безопасности

Функционал автомата:

— менеджер горения снабжен системой обнаружения пониженного напряжения. Защитное отключение происходит, если напряжение сети падает ниже 175 Вольт. Автоматический перезапуск инициируется, когда рабочее напряжение превышает 185 Вольт.

— предусмотрена функция контроля давления воздуха, реализуемая проверкой реле при пуске и эксплуатации горелки.

— аппарат автоматически перезапускается после продолжительной (более суток) безостановочной работы.

— в случае аварийных сбоев система мгновенно (< 1 секунды) останавливает горелку.

— с помощью кнопки перезапуска можно включать и отключать функцию диагностики. Цветной светодиод обеспечивает визуальное информирование о рабочем состоянии и кодах ошибки.

— возможно получение сервисной информации о стадиях работы и неполадках через интерфейсный адаптер и специализированное ПО.

— контроль горения пламени происходит с помощью УФ-датчика.

— предусмотрено ограничение количества повторений в рамках одного управляемого запуска (3 раза).

SIEMENS LME имеет эксплуатационный ресурс примерно 250 тысяч циклов запуска, что соответствует не менее 10 лет службы при соблюдении условий эксплуатации.

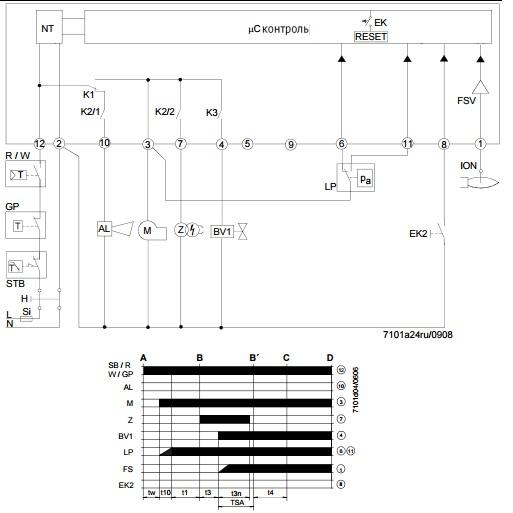

Подключение:

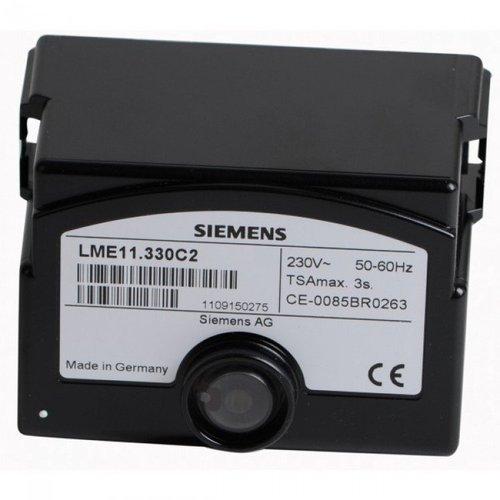

Маркировка товара:

— Siemens

— LME11.330C2

— 230V~  50-60Hz

— TSAmax. 3s.

— CE-0085BR0263

Страна производитель: Германия
