Блок управления дымоходной колонкой Termaxi JSD 14L, JSD 20W, JSD 20W-A1, JSD 24F 02495

Description

Блок розжига дымоходных колонок Термакси

Termaxi JSD 14L

Termaxi JSD 20W-A1

Termaxi JSD 20W

Termaxi JSD 24F

Блок розжига предусмотрен для установки в газовые атмосферные колонки Termaxi с открытой камерой сгорания китайского производства. Он вмонтирован на весь модельный ряд не зависимо от номинальной мощности аппарата:
✔ в колонках с двумя ручками на панели:
✔ с тремя ручками и жидкокристаллическим дисплеем.
Дисплейные и бездисплейные блоки розжига имеют немного разную конструкцию и маркировку, но нами предлагаемый универсален. При монтаже в бездымоходные колонки провода подключения к дисплею и датчику температуры останутся незадействованные, кабеля датчиков перегрева и тяги нужно будет соединить.
Все электронные блоки управления китайских колонок очень схожи конструктивно, но есть ряд отличий по подключению комплектующих. Схема подключения изображена на фото и станет помощью при замене неисправного блока розжига или выбора для колонок других брендов.

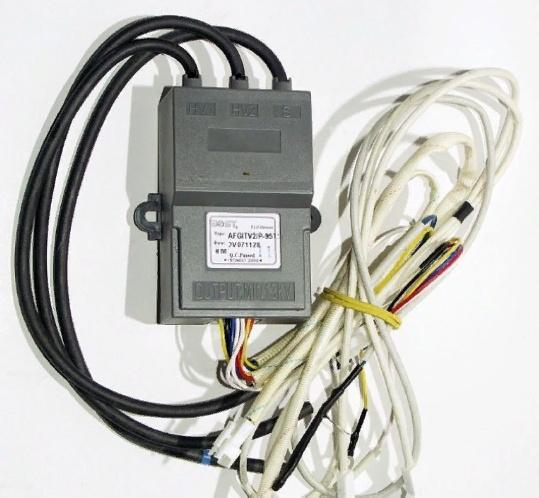

Электронная плата находится в пластиковом корпусе с вмонтированными кабелями для подключения всех компонентов колонки, что выполняют функции безопасности и нагрева горячей воды.
Характеристики блока розжига газовых колонок:
✔ Тип 02040100045.
✔ Питание 3V.
✔ Страна производитель Китай.
