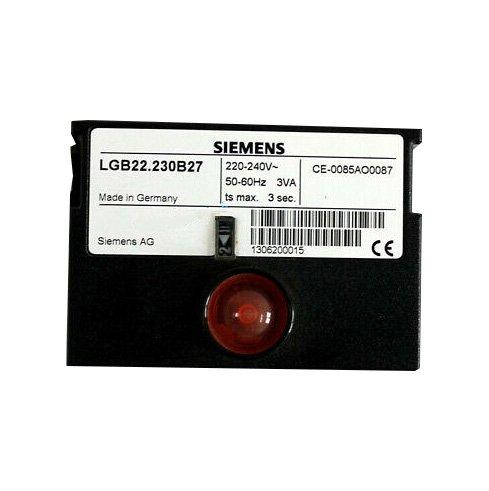

Блок управления горением Siemens LGB22.230B27

Description

Блок управления горением Siemens LGB22.230B27

Топочный автомат Siemens LGB22.230B27 выполняет функции контроля и управления газовыми горелками одноступенчатого и двухступенчатого типа и комбинированными наддувными горелками. Работает в повторно-кратковременном режиме. Siemens LGB22.230B27 применяется в составе оборудования мощностью не выше 350 кВт, с непостоянным режимом работы, с вентилятором либо без него.

• Время предварительной вентиляции: 20 сек.
• Предохранительное время: 3 сек.
• Время перед поджигом: 3 сек.

Ключевые характеристики:

• Длительность предварительного вентилирования: 20 секунд.
• Предохранительное время: 3 сек.
• Время перед розжигом: 3 секунды.
• Режим функционирования: прерывистый.
• Параметры электросети: 220 В, 50/60 Гц.
• Рабочая среда: жидкое топливо, газ.
• Допустимая температура эксплуатации: -20..+60 °С.

Исполнение и особенности:

SIEMENS LGB22.230B27 имеет компактное исполнение. В огнестойком, ударопрочном корпусе помещены: контроллер с электрическим двигателем, усилитель сигнала пламени, реле. Класс электрозащиты – IP 40. На корпусе находится водонепроницаемая кнопка перезапуска с аварийным сигналом.

Аппарат имеет штепсельное соединение. Установочное положение – любое. Модуль фиксируется на контактную панель с характерным щелчком. Цоколь не предусмотрен стандартной комплектацией.

Автоматика устройства контролирует давление воздуха, обеспечивает проверку реле давления при запуске горелки и в процессе ее работы. Контроль пламени происходит с помощью ионизационного электрода/ вспомогательного элемента AGQ1/ УФ-детектора QRА.

В случае неполадок автомат выключается. Загорается сигнальная лампа. Предусмотрена возможность дистанционной деблокировки.

При создании автомата реализована система защиты от пониженного напряжения. Когда напряжение достигает границы 160 В, реле отключается. При возобновлении рабочих параметров электросети происходит повторная попытка запуска.

SIEMENS имеет внушительный эксплуатационный ресурс, порядка 250 тысяч рабочих циклов.

Производитель: Siemens, Германия
