Блок управления горением Siemens LGK16.122A27

Description

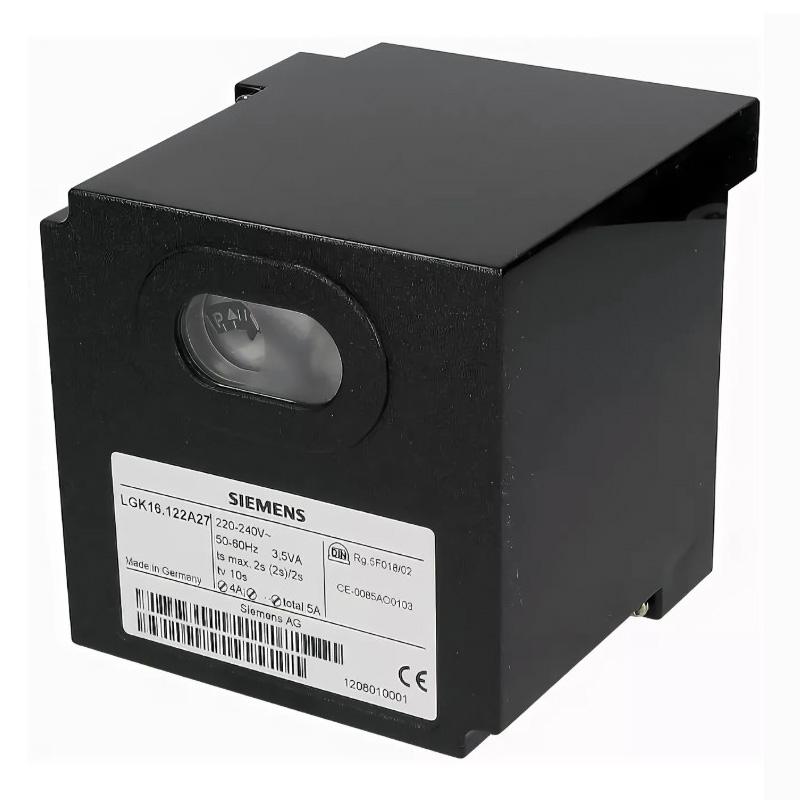

Блок управления горением Siemens LGK16.122A27

Электромеханический автомат горения LGK16.122A27 применяется для запуска и контроля многоступенчатых или модулируемых газовых, жидкотопливных или комбинированных наддувных горелок средней и большой мощности с непрерывным режимом работы, при наличии контроля давления воздуха для контролируемого регулирования воздушной заслонкой.
Контроль пламени осуществляется ионизационным электродом или /и датчиком пламени QRA53.xx /QRA55.xx.
В состав автоматов горения типа LGK16… включен контур диагностики контроля пламени.

Основные характеристики:

• Напряжение питания, U — AC 230 В

• Время предпродувки, t1 — 10 с

• Время безопасности, TSA — 2 с,

• Время безопасности или первое время безопасности при работе с пилотной горелкой, TSA’ — 2 с

• Время до зажигания (прибл), t3 — 4 с

• Время до зажигания (увеличенное), t3′ — 4 с

• Интервал между началом «TSA» или «TSA’ » и разрешением на работу через клемму 19, t4 — 6 с

• Интервал между началом «TSA» или «TSA’ » и разрешением на работу через клемму 19, t4′ — 6 с

• Интервал между окончанием «t4′ или «t4′ » и разрешением на работу контроллера нагрузки или клапана через клемму 20, t5 — 4 с

• Время постпродувки (совпадает с «t13»), t6 — 10 с

• Задержка включения двигателя вентилятора «M2»), t7 — 2 с

• Длительность последовательности запуска (без «t11» и «t12»), t8 — 30 с

• Второе время безопасности для горелок с пилотной горелкой, t9 — 2 с

• Интервал времени от момента пуска до начала проверки давления воздуха,  t10 — 6 c

• Время полного открытия воздушной заслонки, t11 — опционально

• Время срабатывания воздушной заслонки до положения малого пламени, t12 — опционально

• Допустимое время контроля пламени, t13 — 10 с

• Интервал времени от запуска до подачи команды «ОТКРЫТЬ» на воздушную заслонку, t16 — 4 с

• Интервал времени до автоматического выключения переключателя последовательности, t20 — 32 с

Производитель: Siemens, Германия
