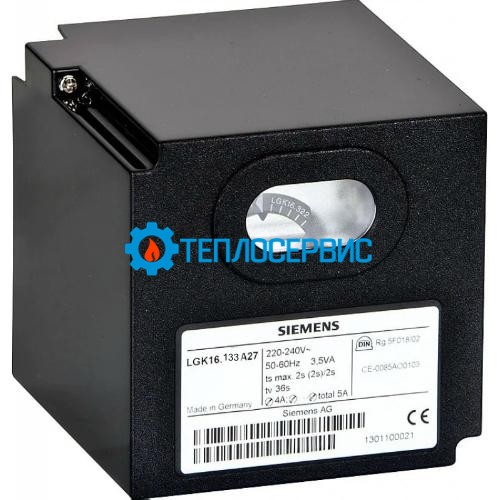

Блок управления горением Siemens LGK16.133A27

Описание

Блок управления горением Siemens LGK16.133A27

Электромеханический автомат горения LGK16.133A27 применяется для запуска и контроля многоступенчатых или модулируемых газовых, жидкотопливных или комбинированных наддувных горелок средней и большой мощности с непрерывным режимом работы, при наличии контроля давления воздуха для контролируемого регулирования воздушной заслонкой.
Контроль пламени осуществляется ионизационным электродом или /и датчиком пламени QRA53.xx /QRA55.xx.
В состав автоматов горения типа LGK16… включен контур диагностики контроля пламени.

Основные характеристики:

• Напряжение питания, U – AC 230 В

• Время предпродувки, t1 – 9 с

• Время безопасности, TSA – 3 с,

• Время безопасности или первое время безопасности при работе с пилотной горелкой, TSA’ – 3 с

• Время до зажигания (прибл), t3 – 3 с

• Время до зажигания (увеличенное), t3′ – – –

• Интервал между началом “TSA” или “TSA’ ” и разрешением на работу через клемму 19, t4 – 10 с

• Интервал между началом “TSA” или “TSA’ ” и разрешением на работу через клемму 19, t4′ – – – с

• Интервал между окончанием “t4′ или “t4′ ” и разрешением на работу контроллера нагрузки или клапана через клемму 20, t5 – 3 с

• Время постпродувки (совпадает с “t13”), t6 – 14.5 с

• Задержка включения двигателя вентилятора “M2”), t7 – 3 с

• Длительность последовательности запуска (без “t11” и “t12”), t8 – 29 с

• Второе время безопасности для горелок с пилотной горелкой, t9 – 3 с

• Интервал времени от момента пуска до начала проверки давления воздуха,  t10 – 6 c

• Время полного открытия воздушной заслонки, t11 – опционально

• Время срабатывания воздушной заслонки до положения малого пламени, t12 – опционально

• Допустимое время контроля пламени, t13 – 14.5 с

• Интервал времени от запуска до подачи команды “ОТКРЫТЬ” на воздушную заслонку, t16 – 3 с

• Интервал времени до автоматического выключения переключателя последовательности, t20 – 60 с

Производитель: Siemens, Германия
