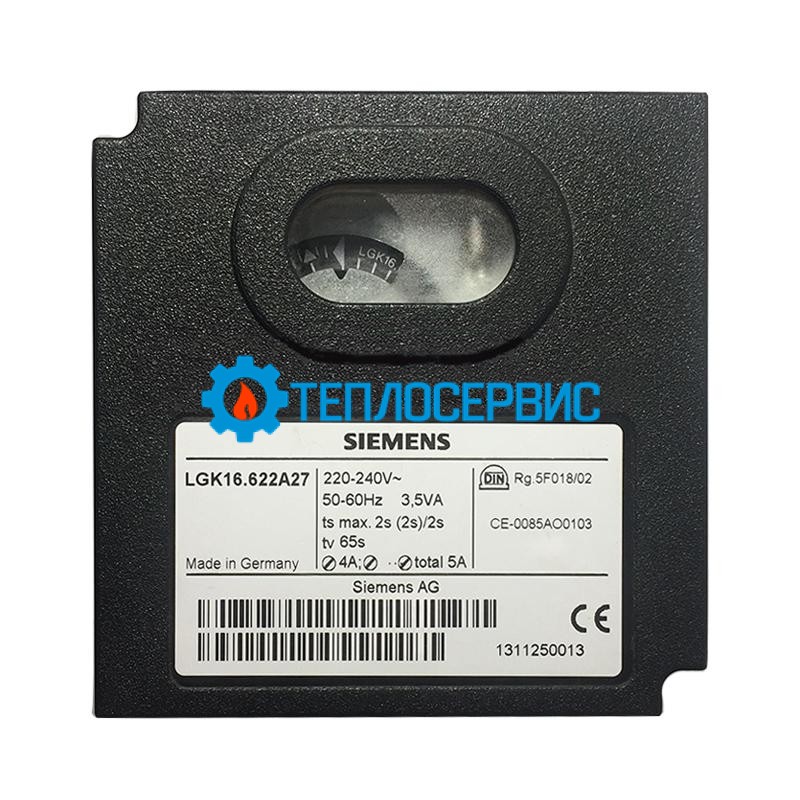

Блок управления горением Siemens LGK16.622A27
9999 in stock
191566,36 ₽
Уточняйте цену перед заказом
9999 in stock
Описание
Блок управления горением Siemens LGK16.622A27
Электромеханический автомат горения оборудован усилителем диагностики сигнала пламени для работы в непрерывном режиме многоступенчатых или модулируемых газовых горелок средней и большой мощности, при наличии контроля давления воздуха для контролируемого регулирования воздушной заслонкой. В состав автомата включен контур диагностики контроля пламени.
Контур диагностики начинает работать не только в случае появления сигналов преждевременного пламени или его пропадания, но также в случае любого вида сбоя в датчике пламени, подводящих кабелях или усилителе сигнала пламени, которые могут симулировать сигнал пламени во время работы горелки. LGK16… аналогичны LFL1… (за исключением автомата горения LFL1.148)
Время предварительной вентиляции t1 = 65 c
Предохранительное время TSAmax = 2 с
Время перед поджигом t3 = 4 с
Технические характеристики автомата горения SIEMENS LGK16.622A27:
| Артикул | BPZ:LGK16.622A27 |
| Напряжение | AC 230 В |
| Частота сети | 50…60 Гц ±6 % |
| Плавкий предохранитель устройства | T6.3H250В |
| Первичный плавкий предохранитель (внешний) | max.16 A (инерц-й) |
| Потребляемая мощность | AC 3.5 VA |
| Степень защиты | IP 40 |
| Класс безопасности | II |
| t1 – Время предпродувки при полностью открытой воздушной заслонке | 65 сек |
| TSA – Время безопасности или первое время безопасности для горелок при наличии дежурной горелки | 2 сек |
| TSA´ – Время безопасности или первое время безопасности для горелок при наличии дежурной горелки | 2 сек |
| t3 – Время до зажигания | 4 сек |
| t3′ – Длительное время до зажигания | 4 сек |
| t4 – Интервал между запуском TSA или TSA´ и разрешением на работу через клемму 19 | 10 сек |
| t4´ – Интервал между запуском TSA или TSA´ и разрешением на работу через клемму 19 | 10 сек |
| t5 – Интервал м-ду окончанием t4 или t4´ и разрешением на работу контроллера нагрузки или клапана ч-з клемму 20 | 10 сек |
| t6 – Время после продувки (идентично допустимому времени контроля пламени t13) | 12 сек |
| t7 – Задержка включения двигателя вентилятора «M2» | 2 сек |
| t8 – Длительность запуска (без t11 и t12) | 95 сек |
| t9 – Второе время безопасности время для горелок, использующих дежурные горелки | 2 сек |
| t10 – Интервал от запуска до начала проверки давления воздуха | 8 сек |
| t11 – Время полного открывания воздушной заслонки | опционально |
| t12 – Время открывания воздушной заслонки до первой ступени | опционально |
| t13 – Допустимое время контроля пламени | 12 сек |
| t16 – Интервал от запуска до команды на открывание воздушной заслонки | 4 сек |
| t20 – Интервал до автоматического закрывания переключателя последовательности | – |
Производитель: Siemens
