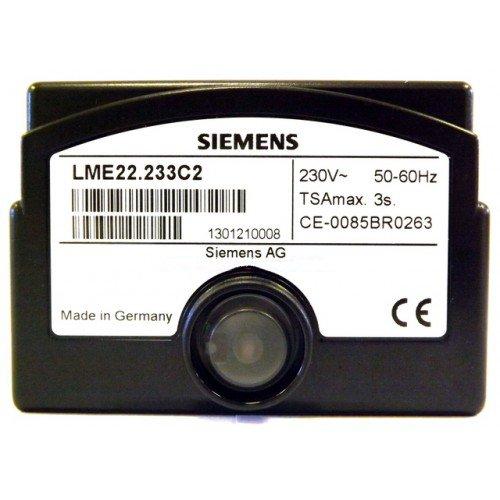

Блок управления горением Siemens LME22.233C2

Description

Блок управления горением Siemens LME22.233C2

Автомат горения Siemens LME22.233C2 применяется для запуска и контроля 2 — ступенчатых газовых или комбинированных горелок с прерывистым режимом работы, с управлением исполнительным механизмом. Контроль пламени осуществляется ионизационным электродом или датчиком пламени QRA.. c AGQ3..A27

Основные характеристики:

• Напряжение питания  230 В.

• Время ожидания — 2.5 c.

• Время продувки — 20 c.

• Время безопасности — 3 с.

• Время до зажигания — 3 с.

• Время после зажигания — 2 с.

• Интервал между зажиганием — 8 c.

• Заданное время для сигнала давления воздуха 65 c.

• Время открывания для исполнительного механизма — 30 с.

• Время закрывания для исполнительного механизма — 30 с.

Конструкция:

SIEMENS LME компактен и фиксируется к основанию по типу «встраиваемой корзины». Микроконтроллер, реле управления, электронный усилитель сигнала пламени ограждены от внешних воздействий с помощью огнестойкого пластикового корпуса.

Автомат поставляется с сервоприводом. Цоколь и датчик контроля пламени не предусмотрены комплектацией.

Автомат имеет единственную кнопку, с помощью которой осуществляется блокировка/деблокировка. На кнопке предусмотрена многоцветная индикация состояния прибора и гнездо для подключения интерфейсного переходника.

Функционал и возможности:

Автомат горения защищен от скачков в сети. При снижении напряжения до 175 В происходит защитное отключение. После восстановления сетевых параметров (185 В) аппарат включается самостоятельно.

Для контроля горения пламени применяется ионизационный электрод или датчик пламени QRA с доп. блоком AGQ3.

В случае блокировки прибора подача топлива мгновенно прекращается, двигатель горелки останавливается (менее чем за 1 сек.).

Микропроцессорный блок работает в управляемом прерывистом режиме, отключается с дальнейшей перезагрузкой после 24-часовой эксплуатации.

Контроль давления воздуха осуществляется путем тестирования работоспособности реле давления.

Нажатие на аварийную кнопку позволяет перейти в режим диагностики отказов. Трехцветная индикация и кодировка неполадок обеспечивают легкое распознавание причин и места возникновения сбоев, информируют обо всех стадиях работы аппарата.

Для получения сервисной информации о состоянии работы и причинах отказов можно использовать интерфейсный адаптер и специальную программу ACS410 PC Windows software.

Аппарат рассчитан на 250 тыс. рабочих циклов (10 лет).

Производитель: Siemens, Германия
