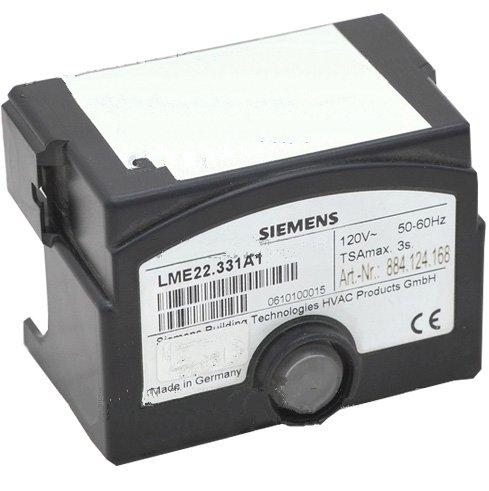

Блок управления горением Siemens LME22.331A1

Description

Блок управления горением Siemens LME22.331A1

Топочный автомат Siemens LME22.331A1 – функциональное микропроцессорное устройство для автоматического контроля и управления двухступенчатой газовой горелкой. Обеспечивает безопасный розжиг, высокую точность управления и стабильную работу отопительной системы.

Характеристики и условия эксплуатации:

• Длительность продувки: 30 секунд.
• Предохранительное время: 3 сек.
• Время перед поджигом: 3 секунды.
• Параметры питания: 230 Вольт, 50-60 Гц.
• Мощность энергопотребления: около 12 Вт.
• Рабочая среда: газ.
• Температура эксплуатации: -20…+60ºC.
• Класс защиты: IP 40.

Конструкция

Предусмотрено наличие сервопривода. Цоколь и датчик контроля пламени не включены в комплектацию.

SIEMENS имеет конструкцию «встраиваемой корзины». В защитном корпусе из огнестойкого пластика находится микроконтроллер, реле управления, электронный усилитель сигнала пламени.

На лицевой стороне размещена кнопка для перезапуска/блокировки, с многоцветным сигнальным индикатором и гнездом для подключения интерфейсного переходника.

Функционал и возможности

В случае блокировки микропроцессорный блок немедленно выключает мотор горелки и закрывает топливные клапаны.

Для стабильной эксплуатации оборудования реализована защита от сетевых скачков напряжения. При падении напряжения до 175 В происходит отключение прибора. В дальнейшем аппарат включается сам, как только напряжение будет восстановлено (допустимое значение 185 В).

SIEMENS работает совместно с ионизационным электродом или датчиком пламени QRA с доп. блоком AGQ3.

При пуске и работе устройства осуществляется контроль давления воздуха, заключаемый в диагностике реле давления.

Производитель: Siemens, Германия
