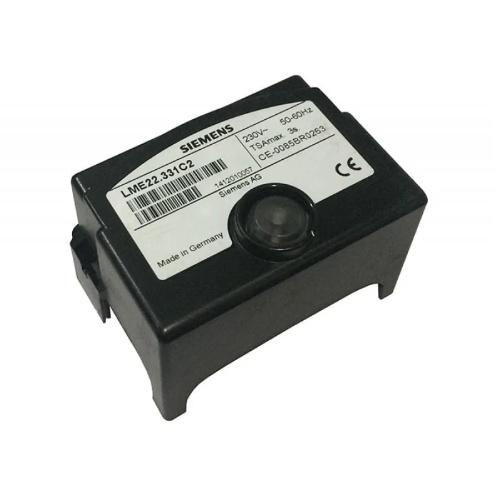

Блок управления горением Siemens LME22.331C2

Description

Блок управления горением Siemens LME22.331C2

Блок управления горением Siemens LME22.331C2 предназначен для 1 — и 2-ступенчатых газовых горелок или газовых горелок в повторно-кратковременном режиме работы. Контроль пламени осуществляется с помощью ионизационного датчика пламени или датчика пламени QRA с дополнительным устройством AGQ3.XA27 для газовых наддувных горелок или при голубом пламени с помощью датчика голубого пламени QRC.

• Вольтаж: 230 V.
• Ожидание: 2.5 сек.
• Время предпродувки: 30 сек.
• Время безопасности: 3 сек.
• Ожидание зажигания: 2 сек.
• Ожидание до зажигания: 3 сек.
• Тайминги зажигания BV2 и выключения: 8 сек.

Параметры и условия эксплуатации:

• Длительность продувки: 30 секунд.
• Предохранительное время: 3 сек.
• Время перед поджигом: 3 секунды.
• Требования к сети: 220 Вольт, 50/60 Гц.
• Мощность потребления электроэнергии: около 12 Вт.
• Рабочая среда: газ.
• Температурный режим: -20…+60ºC.
• Класс электрозащиты: IP 40.

Конструкция:

SIEMENS LME изготовлен по типу «встраиваемой корзины». В пластиковом корпусе, стойком к высоким температурам, находятся основные элементы: микроконтроллер, реле управления, электронный усилитель сигнала пламени.

Предусмотрен сервопривод. Цоколь и датчик контроля пламени не включены в комплектацию.

Кнопка аварийной остановки/запуска снабжена светодиодом и гнездом для подключения интерфейсного адаптера.

Функционал и возможности:

Блок автоматического управления при блокировке немедленно отключает выводы для топливных клапанов, двигатель горелки и систему зажигания (длительность срабатывания < 1 секунды).

Прибор имеет защиту от низкого напряжения. При падании рабочих параметров до 175 Вольт аппарат автоматически выключается. Перезапуск инициируется при восстановлении рабочего напряжения (185 В).

Контролирует горение пламени ионизационный электрод или датчик пламени QRA с доп. блоком AGQ3.

Контроль давления воздуха происходит путем проверки работоспособности реле давления в ходе пуска и эксплуатации оборудования.

Продумана система информирования о текущих событиях и причинах сбоев. Для оповещения о работе автоматики предусмотрена многоцветная индикация и система кодов. Также получить сервисную информацию можно через интерфейсный адаптер и специализированное ПО (ACS410 PC Windows software).

SIEMENS LME имеет длительный срок службы – порядка 10 лет (250 тыс. рабочих циклов).

Производитель: Siemens, Германия
