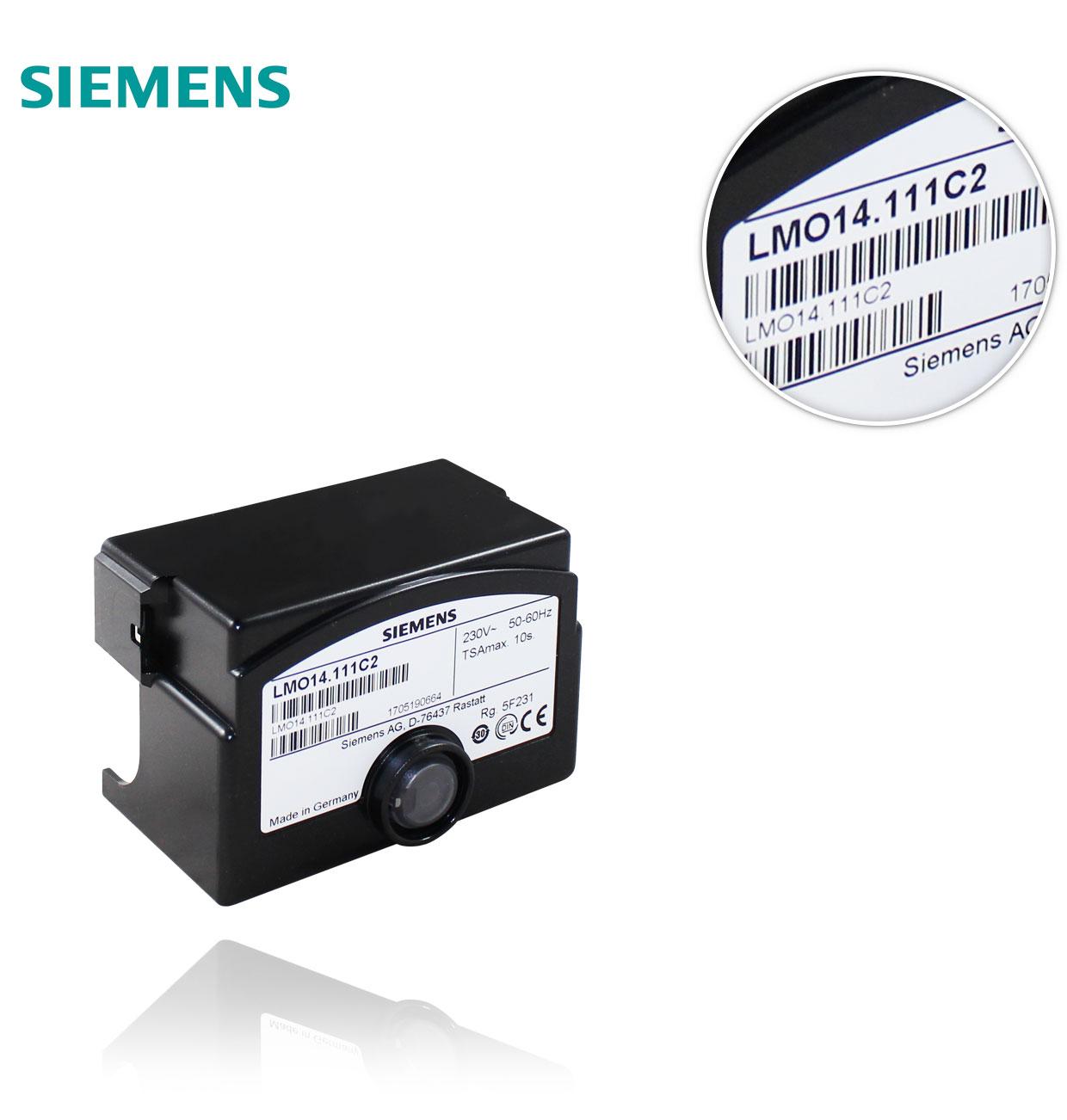

Блок управления горением Siemens LMO14.111C2

Description

Блок управления горением Siemens LMO14.111C2

Автомат горения LMO14.111C2 применяется для запуска и контроля 1- ступенчатых жидкотопливных горелок с прерывистым режимом работы производительностью < 30 кг/ч. Контроль желтого пламени осуществляется фоторезистивным датчиком QRB…, контроль синего пламени осуществляется датчиком QRC.

Основные характеристики:

• Напряжение питания: — AC 230 В.

• Время ожидания: — 5 c.

• Время предпродувки: — 15 c.

• Время продувки: — 16 c.

• Время безопасности: — 10 с.

• Время до зажигания: — 15 с.

• Время после зажигания: -10 с.

Основные параметры и условия применения:

• Источник электропитания: 220/240 Вольт, 50/60 Гц.
• Потребляемая мощность: около 12 ВА.
• Рабочая среда: дизельное топливо, мазут.
• Температурный режим: -5ºC…+60ºC.
• Длительность продувки: 15 секунд.
• Предохранительное время: 10 секунд.
• Время перед поджигом: 15 секунд.

Устройство и комплектация:

Аппарат имеет надежную конструкцию съемного типа, зацепляемую к основанию с характерным щелчком. Пластмассовый корпус защищает уязвимые компоненты от воздействия окружающей среды.

Устройство содержит микроконтроллер, отвечающий за управление последовательностью выполнения команд, реле, электронный усилитель сигнала пламени.

Размещенная на лицевой стороне крупная кнопка перезапуска снабжена встроенным многоцветным светодиодом для информирования о текущем состоянии работы прибора и неполадках. Предусмотрено гнездо для подключения интерфейсного переходника или удлинителя кнопки разблокировки.

Цоколь не входит в базовый комплект.

Контроль горения пламени:

Для реализации функции контроля пламени используется фотодатчик QRB (желтое пламя) и датчик голубого пламени QRC (окислительное пламя).

Функционал и особенности:

• мгновенное (< 1 секунды) выключение выводов для топливных клапанов и двигателя горелки при срабатывании блокировки;
• отключение при низком напряжении (165 В) и перезапуск при восстановлении сетевых параметров (175В);
• наличие шунтирующего контакта для нагревателя топливной смеси;
• возможность удаленного электрического перезапуска;
• контроль времени для нагревательного прибора;
• высокая точность управления встроенным микропроцессором;
• управляемая периодическая работа (перезагрузка каждые сутки);
• ограниченное число повторений (3 включения) в рамках одного управляемого пуска;
• информативность сообщений через многоцветную индикацию или специальное ПО.

Производитель: Siemens, Германия
