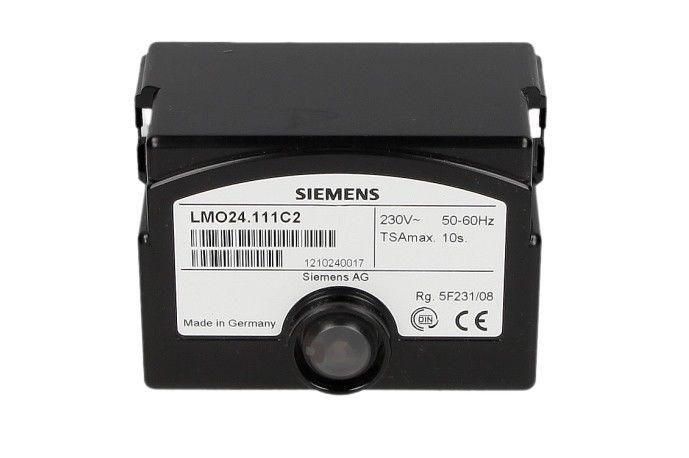

Блок управления горением Siemens LMO24.111C2

Description

Блок управления горением Siemens LMO24.111C2

Автомат горения LMO24.111C2 применяется для запуска и контроля 2-х ступенчатых жидкотопливных горелок с прерывистым режимом работы производительностью < 30 кг/ч.
Контроль желтого пламени осуществляется фоторезистивным датчиком QRB…, контроль синего пламени осуществляется датчиком QRC.

Основные характеристики:

• Напряжение питания: — AC 230 В.

• Время ожидания: — 5 c.

• Время предпродувки: — 15 c.

• Время продувки: — 16 c.

• Время безопасности: — 10 с.

• Время до зажигания: — 15 с.

• Время после зажигания: — 10 с.

Рабочие и технические параметры:

• Подключение к электросети: 220-230 Вольт, 50/60 Гц.
• Потребляемая мощность: около 12 ВА.
• Рабочая среда: жидкое топливо.
• Режим работы: прерывистый.
• Температура эксплуатации: -5ºC…+60ºC.
• Длительность продувки: 16 секунд.
• Предохранительное время: 10 секунд.
• Время перед поджигом: 15 секунд.

Устройство и комплектация:

Менеджер горения имеет компактную съемную конструкцию, прикрепляемую к основанию с помощью защелки. Материал корпуса – жаростойкий прочный пластик. Защита электрических компонентов по стандарту IP 40 обеспечивается монтажом.

В состав устройства входит электронный усилитель сигнала пламени, реле, микроконтроллер, управляющий последовательностью команд.

Для блокировки/ разблокировки аппарата на передней панели размещена удобная кнопка со встроенным многоцветным индикатором. Мигающая лампа сообщает об аварийных ситуациях. Трехцветный светодиод и специальная продуманная система кодировки позволяют легко устанавливать причины сбоев. На кнопке предусмотрено гнездо для интерфейсного адаптера или подключения удлинителя.

Контроль памяти:

SIEMENS обеспечивает контроль горения пламени, работая совместно с фоторезистивным датчиком QRB (желтое пламя) и датчиком голубого пламени QRC (окислительное пламя).

Функционал и особенности:

• возможность удалённого сброса (перезапуска) автоматики;
• моментальное (менее 1 секунды) отключение подачи топлива при активации блокировки;
• распознавание низкого напряжения в сети, отключение при достижении минимальной границы (165 Вольт) с последующим автоматическим запуском при восстановлении сетевых параметров;
• наличие шунтирующего контакта для нагревательного элемента;
• функция контроля времени для подогревателя топлива;
• точное выполнение программных команд благодаря цифровой обработке сигнала;
• управляемый самостоятельный перезапуск автоматики через каждые 24 часа работы;
• ограниченное количество повторений (не более 3 включений) в рамках одного управляемого запуска;
• удобная система подачи сообщений о текущей работе и аварийных сбоях с помощью трехцветной лампы или программного обеспечения.

Производитель: Siemens, Германия
