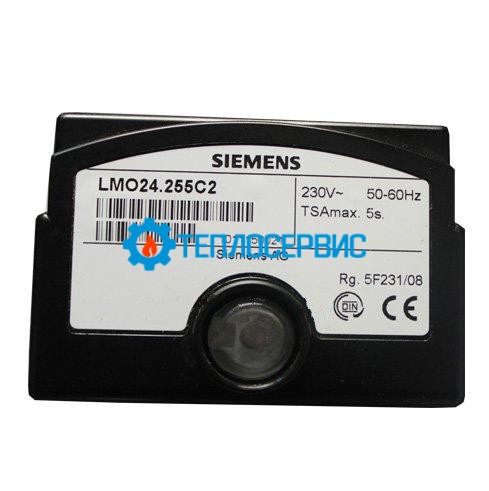

Блок управления горением Siemens LMO24.255C2
Автомат горения LMO24.255C2 применяется для запуска и контроля 2-х ступенчатых жидкотопливных горелок с прерывистым режимом работы производительностью </> 30 кг/ч. Контроль желтого пламени осуществляется фоторезистивным датчиком QRB…, контроль синего пламени осуществляется датчиком QRC.
Основные характеристики:
Напряжение питания, U – AC 230 В.
Время ожидания – 5 c.
Время предпродувки – 25 c.
Время продувки – 26 c.
Время безопасности – 5 с.
Время до зажигания – 25 с.
Время после зажигания -5 с.
Рабочие параметры:
- Требования к сети: 220 Вольт, 50/60 Гц.
- Энергопотребление: около 12 ВА.
- Рабочая среда: жидкое топливо.
- Температура эксплуатации: -5ºC…+60ºC.
- Время продувки: 25 секунд.
- Предохранительное время: 5 секунд.
- Время перед поджигом: 25 секунд.
- Расход – 30 кг/час.
Устройство и комплектация:
Работой автоматики управляет микроконтроллер. Помимо него внутри аппарата находится электронный усилитель сигнала пламени, реле. Для защиты электронных и электрических компонентов предусмотрен прочный термостойкий корпус из пластика.
На лицевой стороне расположена кнопка перезапуска со встроенным многоцветным светодиодом. Индикация сообщает пользователю о стадиях работы автомата и аварийных сбоях. На кнопке предусмотрено гнездо для подключения интерфейсного адаптера или удлинителя.
Контроль пламени:
SIEMENS работает вместе с фоторезистивным датчиком QRB (желтое пламя) или датчиком голубого пламени QRC (окислительное пламя), контролируя горение пламени.
Функционал и особенности:
- диагностика отказов визуальным способом (с помощью мигающих светодиодных сообщений) и через интерфейсный адаптер и компьютерную программу ACS400;
- моментальное (в течение 1 секунды) отключение подачи топлива на горелку при активации функции блокировки;
- защита от падения напряжения в сети – аппарат инициирует отключение при низком (165 В) напряжении и автоматически запускается при восстановлении сетевых параметров;
- наличие шунтирующего контакта для нагревательного прибора;
- последовательное управление благодаря высокоточной цифровой обработке сигналов;
- автоматическая контролируемая перезагрузка каждый 24-часовой интервал;
- ограниченное число включений в рамках одного управляемого запуска (не более 3);
- функция контроля времени для нагревателя топливной смеси;
- многоцветная индикация для информирования пользователя о текущих стадиях работы прибора и причинах отказа.
Производитель: Siemens, Германия
