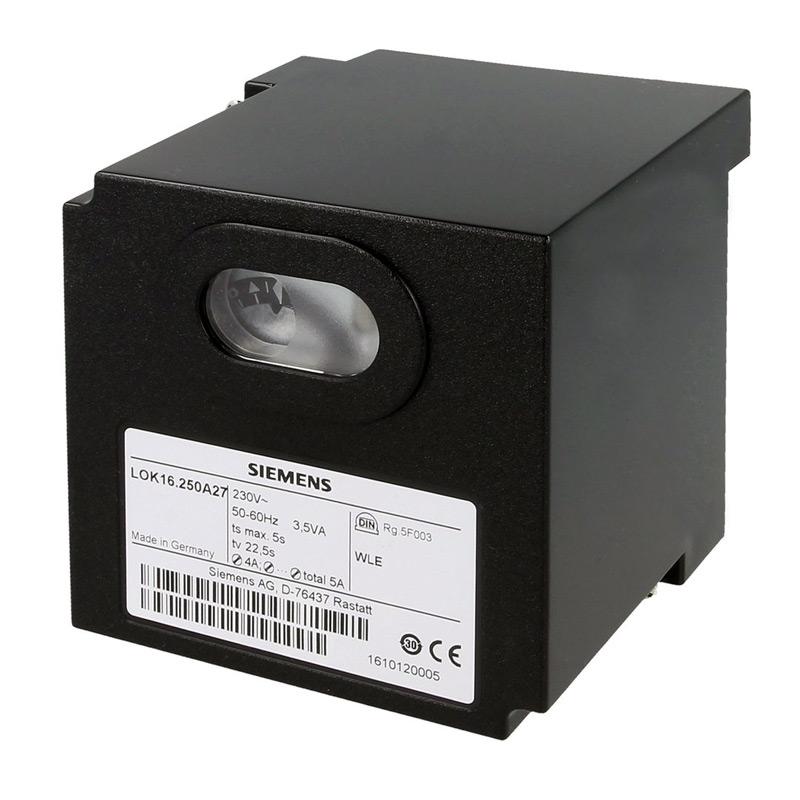

Блок управления горением Siemens LOK16.250A27

Description

Блок управления горением Siemens LOK16.250A27

Блоки управления горением Siemens LOK16.250A27 используются:

• Газовых, жидкотопливных или комбинированных наддувных горелках средней или большой мощности.
• В многоступенчатых или модулирующих горелках в непрерывном режиме работы.
• жидкотопливные или газовые горелки.
• подходят для использования во всех типах установок со сжигаемым жидким или газовым топливом, где системы диагностики контроля пламени являются либо обязательными, либо рекомендованными.
• Горелки с непрерывным режимом работы.
• Горелки с прерывистым режимом работы, которые в случае большого потребления тепла, могут работать в непрерывном режиме более 24 часов, т.е в оборудовании, использующем каскадное включение котлов.

Основные характеристики:

• Напряжение питания, U — AC 230 В

• Время предпродувки, t1 — 22 с

• Время безопасности, TSA — 5 с

• Время до зажигания (прибл), t3 — 2.5 с

• Время после зажигания (тр-р розжига подключен к клемме «15»), t3n — 15 с

• Интервал между началом «TSA» или «TSA’ » и разрешением на работу через клемму 19, t4 — 7.5 с

• Интервал между окончанием «t4′ или «t4′ » и разрешением на работу контроллера нагрузки или клапана через клемму 20, t5 — 7.5 с

• Время продувки (совпадает с «t13»), t6 — 15 с

• Задержка включения двигателя вентилятора «M2»), t7 — 2.5 с

• Длительность последовательности запуска (без «t11» и «t12»), t8 — 47 с

• Интервал времени от момента пуска до начала проверки давления воздуха,  t10 — 10 c

• Время полного открытия воздушной заслонки, t11 — опционально

• Время срабатывания воздушной заслонки до положения малого пламени, t12 — опционально

• Допустимое время контроля пламени, t13 — 15 с

• Интервал времени от запуска до подачи команды «ОТКРЫТЬ» на воздушную заслонку, t16 — 5 с

• Интервал времени до автоматического выключения переключателя последовательности, t20 — 34.5 с

Производитель: Siemens
