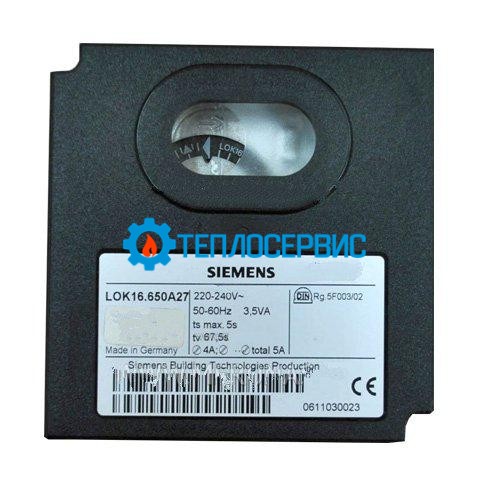

Блок управления горением Siemens LOK16.650A27

Description

Блок управления горением Siemens LOK16.650A27

Блок управления горением Siemens LOK16.650A27 оборудован усилителем диагностики сигнала пламени для работы в непрерывном режиме многоступенчатых или модулированных газовых или жидкотопливных автоматов горения средней и большой мощности; при наличии контроля давления воздуха для контролируемого регулирования воздушной заслонкой. Для горелок с тяжелыми видами жидкого топлива.

Основные характеристики:

• Напряжение питания, U — AC 230 В

• Время предпродувки, t1 — 66 с

• Время безопасности, TSA — 5 с

• Время до зажигания (прибл), t3 — 2.5 с

• Время после зажигания (тр-р розжига подключен к клемме «15»), t3n — 15 с

• Интервал между началом «TSA» или «TSA’ » и разрешением на работу через клемму 19, t4 — 7.5 с

• Интервал между окончанием «t4′ или «t4′ » и разрешением на работу контроллера нагрузки или клапана через клемму 20, t5 — 7.5 с

• Время продувки (совпадает с «t13»), t6 — 15 с

• Задержка включения двигателя вентилятора «M2»), t7 — 2.5 с

• Длительность последовательности запуска (без «t11» и «t12»), t8 — 91 с

• Интервал времени от момента пуска до начала проверки давления воздуха,  t10 — 10 c

• Время полного открытия воздушной заслонки, t11 — опционально

• Время срабатывания воздушной заслонки до положения малого пламени, t12 — опционально

• Допустимое время контроля пламени, t13 — 15 с

• Интервал времени от запуска до подачи команды «ОТКРЫТЬ» на воздушную заслонку, t16 — 5 с

• Интервал времени до автоматического выключения переключателя последовательности, t20 — 12.5 с

Производитель: Siemens
