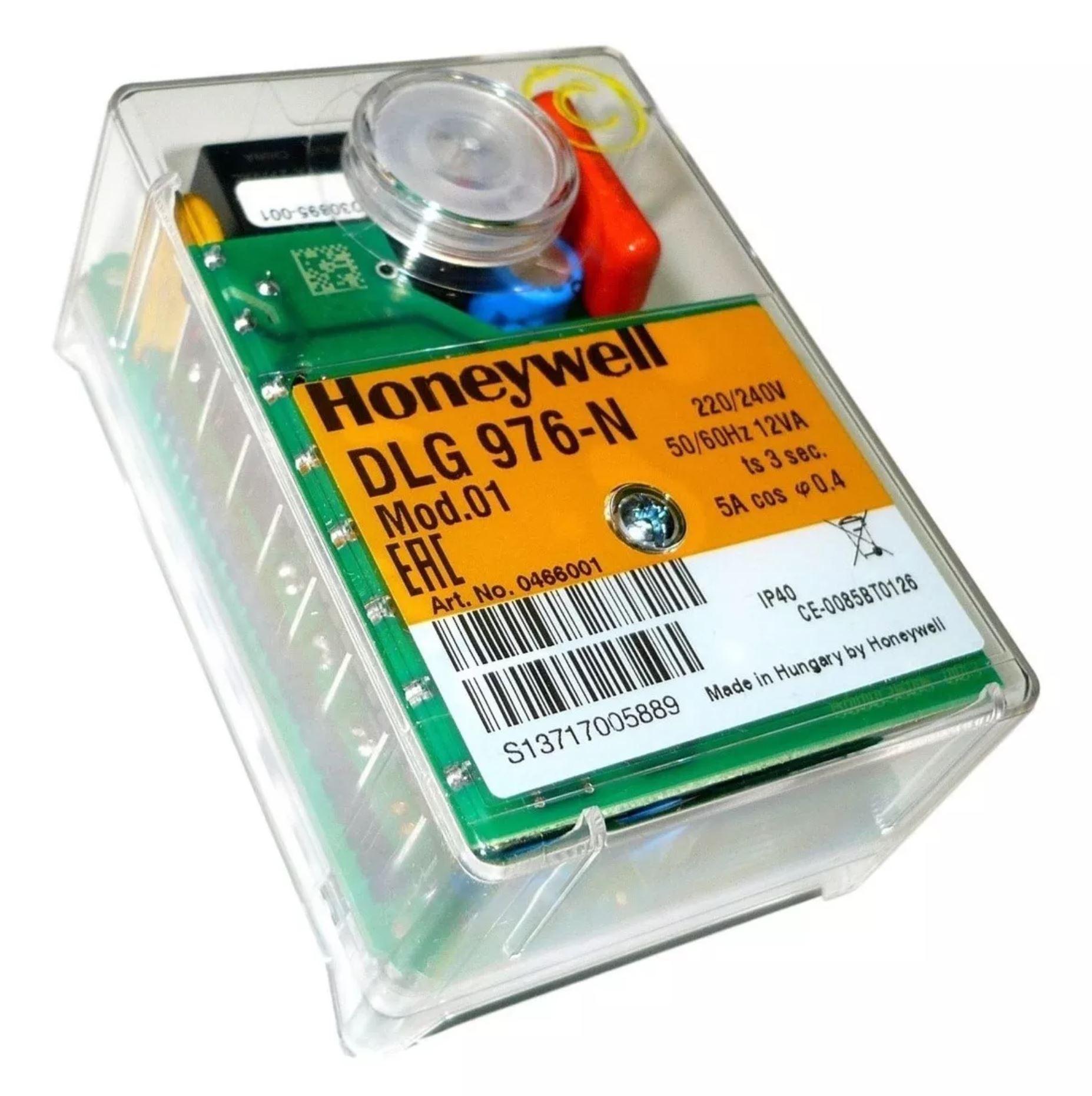

БЛОК УПРАВЛЕНИЯ ГОРЕНИЕМ (Топочный автомат) HONEYWELL DLG 976-N / 974 Mod.01 DLG 976

Description

БЛОК УПРАВЛЕНИЯ ГОРЕНИЕМ (Топочный автомат) HONEYWELL DLG 976-N / 974 Mod.01 DLG 976

ОПИСАНИЕ:

Топочный автомат DLG 974/976 контролирует мощность газовых горелок, а также комбинированных (газ/дизельное топливо).

Возможно применение на стационарных воздушных теплогенераторах в соответствии с DIN 4794.

— Обнаружение с помощью электрода и IRD1020
— Безопасный период времени (ts): 3 сек.
— Количество клапанов: 2
— С прямой блокировкой
— Степень защиты IP40

Технические данные:

Рабочее напряжение 220 / 240 В (-15…+10%) 50 / 60 Гц (±5%) или 110 / 120 В (-15…+10%) 60 Гц (±5%)

Предохранитель на входе 10 А быстродействующий, 6 А с задержкой срабатывания

Энергопотребление приблизительно 12 ВА

Максимальная нагрузка на клеммы: — Кл. 3 трансформатор поджига 1.5 А, cosφ 0.2 — Кл. 4 электродвигатель 2.0 А, cosφ 0.4 — Кл. 5+6 электромагнитные клапаны 1.0 А, cosφ 0.4 — Кл.

В индикация неисправности 1.0 А, cosφ 0.4 Всего 5.0 А, cosφ 0.4 макс. 20 А в течение 0.5 с

Аварийное отключение при исчезновении пламени во время работы

Реле давления воздуха 1 рабочий контакт 4 А, 230 В

Чувствительность 1.0 µА

Минимальный необходимый ток ионизации 1.5 µА

Чувствительность к постороннему свету 0.4 µА

Изоляция зонда ионизации зонд — заземление выше 50 МΩ

Емкость рассеяния зонд — заземление менее 1000 пФ

Длина кабеля < 3 м

Датчики пламени IRD 1020.1 боковое или осевое видение пламени UVD 971 осевое видение пламени

Вес, включая цоколь 190 г

Положение при установке любое Класс защиты IP 40

Допустимые климатические условия для прибора и датчика пламени влажность макс. 95% при 30ºC

Допустимый диапазон температуры — Эксплуатация -20ºC … +60ºC — Хранение -20ºC … +80ºC Образование льда, воздействие воды и конденсация не допускается

Утвержден в соответствии с европейскими стандартами EN 298 и EN 230, а также другие соответствующие директивы и стандарты

Возможный датчик пламени для DLG976:

• Зонд ионизации
• Инфракрасный датчик IRD 1020.1
• Ультрафиолетовый датчик UVD 971
