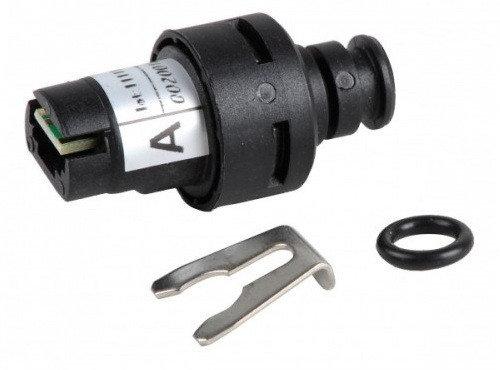

Датчик давления воды для котлов Protherm 0020023216

Description

Датчик давления воды (0020023216) предназначен для контроля давления теплоносителя в системе за счет расположенного внутри магнита с разной полярностью, датчика Холла и подпружиненной мембраны, через которую создается усилия для преобразования в показатели давления. Давление теплоносителя в контуре отопления изменяет объем мембраны, которая давит на магнит. Напротив, магнита расположен датчик Холла, который из-за изменения интенсивности магнитного поля изменяет напряжение, которое потом поступает на плату управления котла. Изменение магнитного поля происходит в зависимости от расстояния между зондом Холла и магнитом. Таким образом плата управления определяет величину давления теплоносителя в контуре отопления.

В случае недостаточного количества теплоносителя в контуре отопления, когда давление опускается ниже 0.4 Бар, датчик давления передает информацию на плату управления и плата выключает котел из работы. При этом на дисплее появится код ошибки F.22. Котел переходит в режим блокировки, когда горелка не разжигается и отключается циркуляционный насос. В случае подпитки контура отопления до минимального давления 0,7 Бар и далее до рабочего давления, которое находится в диапазоне от 1 Бар до 2 Бар, котел выйдет из режима блокировки, включит циркуляционный насос и в случае необходимости нагрева горячей воды или отопления начнет цикл розжига горелки.

Причинами выхода из строя датчика является неисправный расширительный бак (отсутствует воздух в воздушной камере); упало давление в системе отопления в связи с протечкой.

Устанавливается на следующие котлы:

— Protherm Леопард 24 BOV/ BTVR 15

— Protherm Леопард 24 BOVR/ BTVR 17

— Protherm Пантера 24 KTVR/ KTOR/ KOO/ KOV 15

— Protherm Пантера 12 KTO/ KOO 15

— Protherm Пантера 24 KTOR/ KOOR/ KOVR/ KTVR 17

— Protherm Пантера 12 KOO 17

— Protherm Пантера 28 KTV 17

— Protherm Пантера 24 KKV/ KOO/ KOV/ KTV 18

— Protherm Пантера 28 KKV 18

— Protherm Гепард 23 MOV/ MTV 19

— Protherm Пантера 25 KOV/ KTV 19

— Protherm Пантера 30 KTV 19

— Protherm Пантера 12 KOO/ KTO 19

— Protherm Пантера 25 KOO/ KTO 19

— Protherm Рысь 23 BOVE/ BTVE

— Protherm Ягуар 11/ 24 JTV

— Protherm Скат 6….28 кВт K13

— Protherm Тигр 24 KZT/ KOZ 17

— Protherm Тигр 12 KZT/ KOZ 17

Страна производитель: Словакия
