Датчик протока Junkers Appliance, Euroline, Ceraclass, Bosch Gaz 3000W 8707406064

Гидравлический переключатель протока воды котлов Юнкерс, Бош

Датчик протока в сборе расположен внутри латунного гидравлического узла со стороны входа холодной воды в котел, что соединяет между собой трехходовой клапан, теплообменник на горячую воду, улитку циркуляционного насоса.

Конструкция и принцип работы реле протока

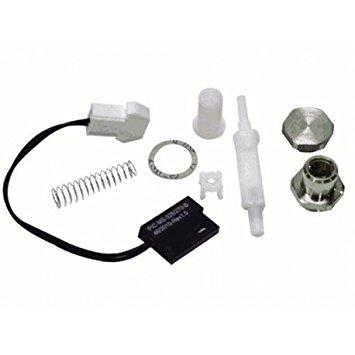

Реле протока представляет собой непростой гидравлический механизм, в комплект которого входят:
➣ Герконовый переключатель черного цвета — электрический компонент, подсоединён к плате котла, с помощью электрических кабелей. Фиксируется к внешней части гидроблока с помощью двух винтов;
➣ Между двумя черными проводами датчика протока и двумя белыми с блока управления есть соединительный штекер. Когда открыт водопроводный кран горячей воды, электрический контакт замыкается, при закрытии размыкается. На датчик протока подается напряжение 17В постоянного тока.

➣ Поплавок — магнитный датчик протока, который имеет свойство перемещаться под протоком теплоносителя и приближаться к герконовому переключателю. Магнит, что вмонтирован внутри реле протока, влияет на замыкание и размыкание контактов герконового микровыключателя, провоцируя электронную плату управления реагировать на открытие крана горячей воды и включение ее подачи.
Образование на корпусе поплавкового механизма трещины, микротрещины и попадания влаги внутрь влечет за собой поломку магнитного реле и прекращение подачи горячей воды.

➣ Замена реле протока в сборе предусматривает демонтаж теплообменника пластинчатого, для облегчения установки новой детали.
➣ Водяной фильтр установлен на входе гидроблока перед датчиком протока и доступен с передней стороны гидроблока. Важно правильной стороной установить фильтр. Если установить наоборот, котел будет работать постоянно в режиме горячего водоснабжения, даже если все краны горячей воды закрыты.

Полный комплект реле протока поставляется в оригинальной упаковке производителя Bosch Group.
Предоставляем только 100 % оригинальные запчасти для ремонта котлов Junkers, Bosch. 87074060640
