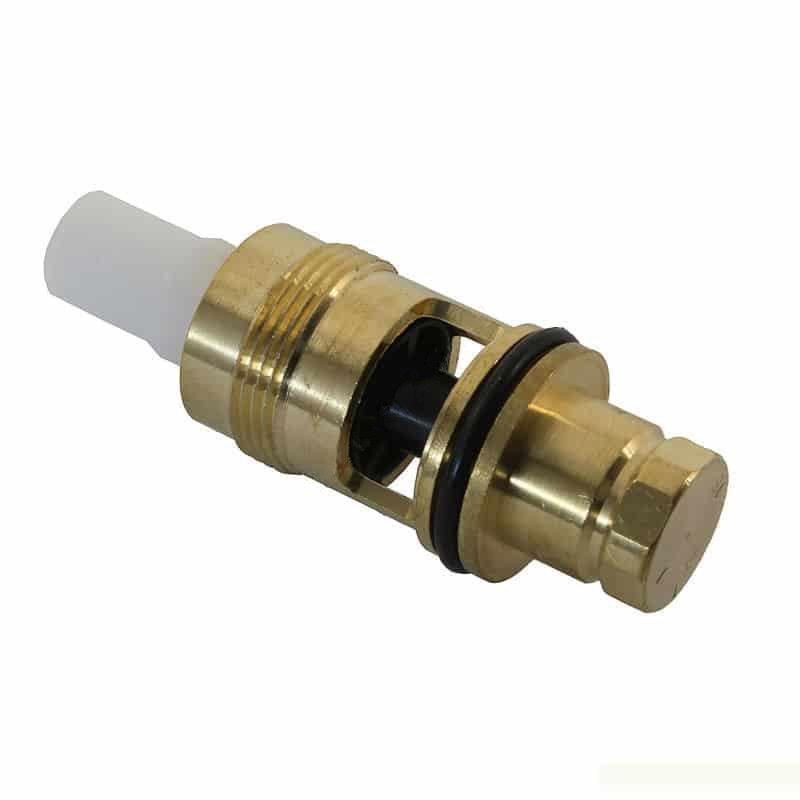

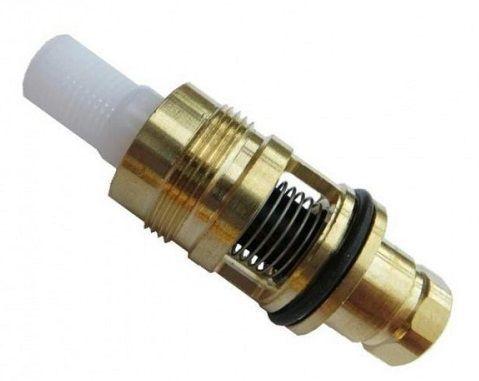

Датчик протока на горячую воду в сборе (фильтр и турбина) 620340

Description

Магнитный датчик протока на горячую воду — расходомер для котлов

Расходомер с турбинкой, для модулирования напряжения на выходе в зависимости от расхода воды в контуре горячего водоснабжения. Турбинка измеряет проток воды контура горячего водоснабжения.

Датчик протока ГВС позволяет: менять, нагрев котла в зависимости от потока воды. Большое достижение в случае меняющегося количества протекающей воды: мгновенная реакция котла.

Магнитный датчик протока установлен внутри коллектора гидроблока в битермических и монотермических типах котлов. При протоке воды турбинка вращаясь, создает магнитное поле.

Датчик эффекта Холла приняв магнитное поле, передает информацию плате управления. Плата в соответствии со значением сигнала, идущего с турбинки, контролирует процесс горячего водоснабжения. При достижении протока воды 3 литра в минуту, процесс горячего водоснабжения приходит в действие, при уменьшении протока ниже 2,5 литра, процесс горячего водоснабжения прекращается. Датчик эффекта Холла находится на поверхности реле протока и может быть легко монтироваться и демонтироваться.

Датчик с эффектом Холла для котлов разных торговых марок отличается по подсоединению и конструктивно. Он работает в паре с датчиком протока ГВС с турбиной и торроидальной шести полюсной катушкой. Такая система позволяет электронике управлять модуляцией горелки в режиме ГВС в соответствии с требуемым количеством воды.

Наличие водяного напора сигнализирует светодиод датчика Холла, начинающий мигать при недостаточном протоке. Чтобы отсоединить датчик, необходимо приподнять его вверх и мягко поддеть пластиковое кольцо отвёрткой, чтобы снять со стержня. Чтобы предотвратить неверный сигнал, датчик с эффектом Холла должен быть должным образом установлен в бронзовый корпус.  Для этого нужно надавить на корпус датчика, чтобы он вошёл в паз, предназначенный для крепления.
