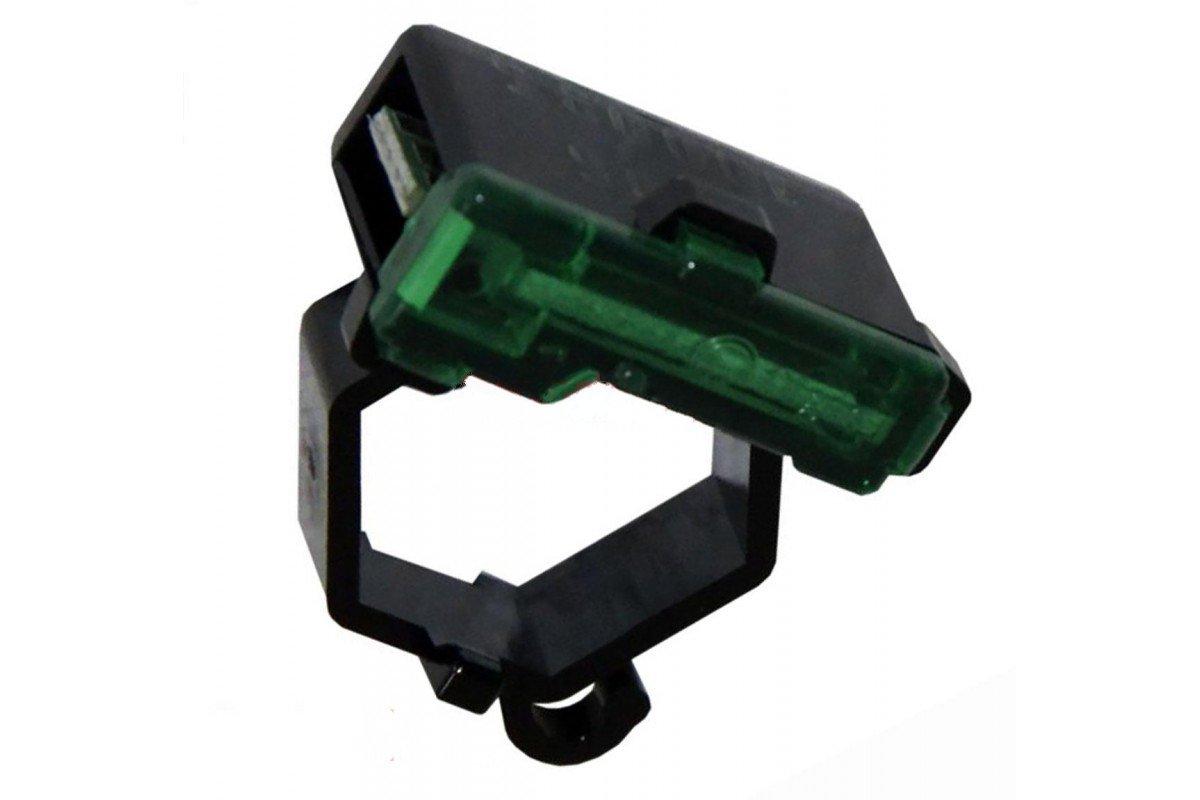

Датчик протока Protherm, ECA, Teplowest, Bongioanni, Mora Top, De Dietrich 0020027652

Description

Датчик с эффектом холла газовых котлов

В таблице перечислен перечень битермических и монотермических моделей с разной гидравликой, но датчик протока и датчик холла идентичен.

Датчик холла установлен на корпус датчика протока. Расходомер и датчик эффекта холла расположены в правой гидрогруппе входа горячей воды.
Датчик расхода необходим для измерения расхода воды контура гвс. Турбинка вмонтирована внутри датчика протока, при вращении генерирует образование магнитного поля. Датчик холла принимает магнитное поле и передает импульсы плате управления, которая контролирует процесс подачи горячего водоснабжения.

Датчики с эффектом Холла используются в газовых котлах, автомобилях, радиотехнике, электронике, бытовой технике, мобильных устройствах, измерительной технике — выполняют одну и ту же функцию проводника импульсов магнитного поля, но имеют разную конструкцию, в зависимости от сферы использования.

Что представляет собой датчик Холла?

Это тонкая полупроводниковая пластина, в газовых котлах обычно вмонтирована в пластиковый корпус. Пластина снабжена постоянным магнитом, и микросхемой. С помощью кабеля присоединяется к блоку управления котлом.

В зависимости от модели котла, штекер подсоединения отличается строением, поэтому датчики Холла имеют разновидности для определенной марки газового котла.
