Дифференциальный прессостат Baxi (Бакси) 722306600

Description

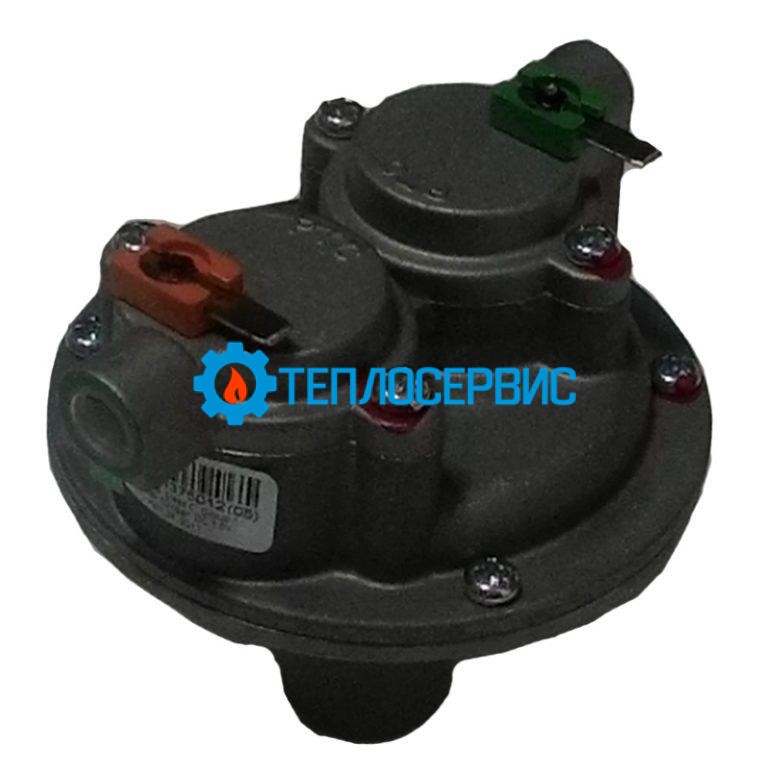

Дифференциальный прессостат Baxi (Бакси) 722306600

ОПИСАНИЕ:

Английское наименование:
PRESSURE DIFFERENTIAL VALVE

Русское наименование:
Клапан давления дифференциальный

Артикул: 722306600
Производитель: BAXI

Клапан давления дифференциальный

Подходит для:

SIG-2 11i арт.721908701;

SIG-2 14i арт.721908801

SIG-2 11i (72190870) 721908701
SIG-2 14i (72190880) 721908801

Прессостат (или дифференциальное реле давления дыма) контролирует работу вентилятора газового котла, процесс дымоудаления. Помимо этого, прессостат дает разрешение на работу горелки. Этот датчик представляет собой плоский корпус, внутренний объем которого разделен чувствительной мембраной, к которой присоединен трех контактный микро переключатель.

Y-образная трубка служит для отвода конденсата. В корпусе прессостата на мембрану воздействует, с одной стороны, атмосферное давление воздуха, а с другой — давление дымовых газов, выбрасываемых вентилятором. Таким образом, объединяются два импульса давления (негативный и позитивный). Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя при этом на мембрану, которая перемещаясь, изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого.

Во время поджига микропроцессор подает напряжение на контакты реле вентилятора, включая его в работу. После запуска вентилятора диафрагма реле давления меняет свое положение, по ходу переключая контакты микро переключателя. Замыкаются контакты c и по. Микропроцессор подключает секцию поджига и контроля пламени. После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).
