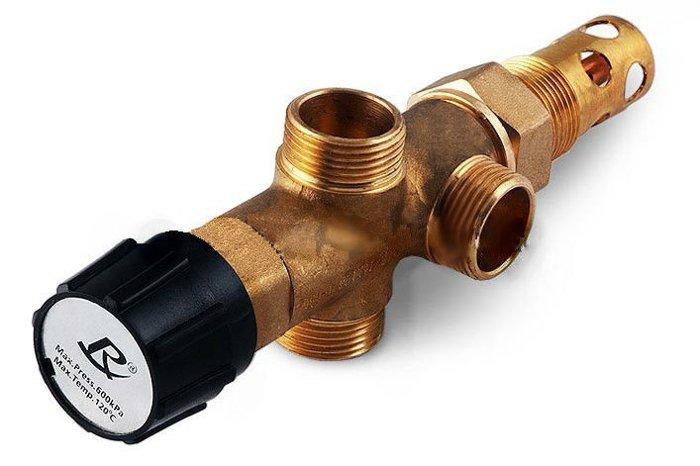

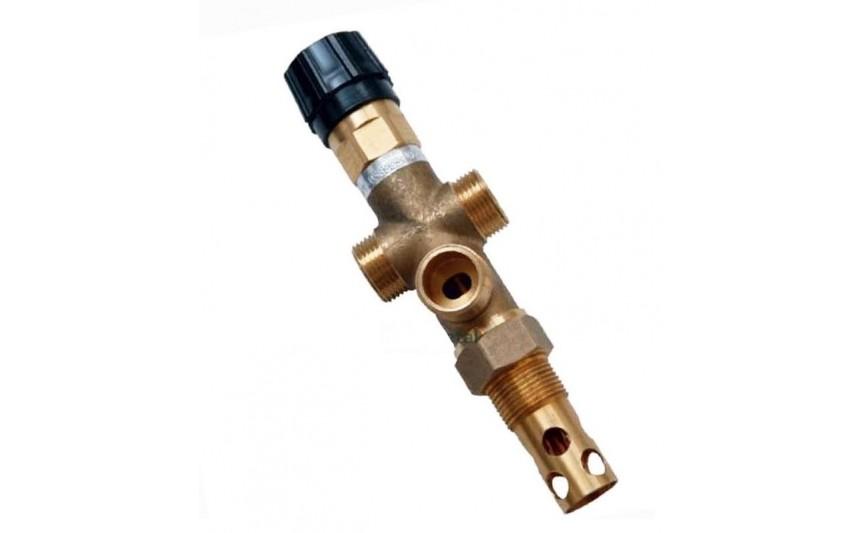

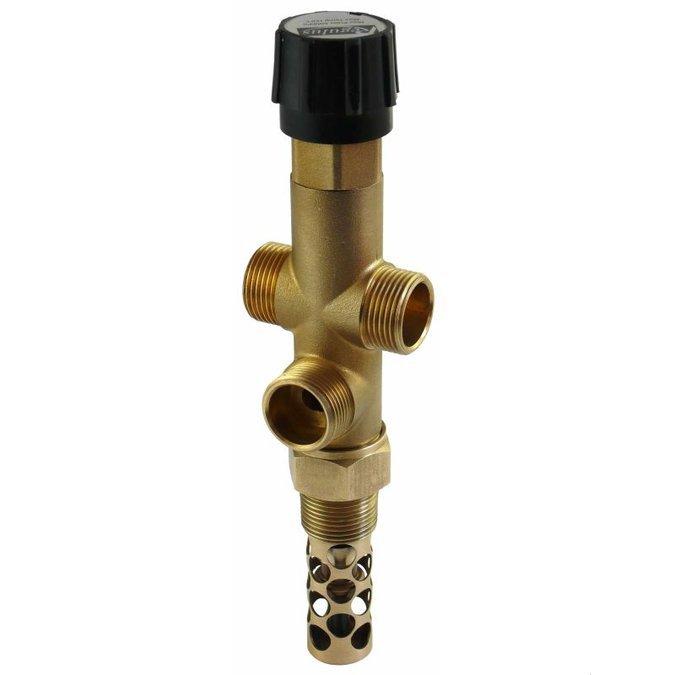

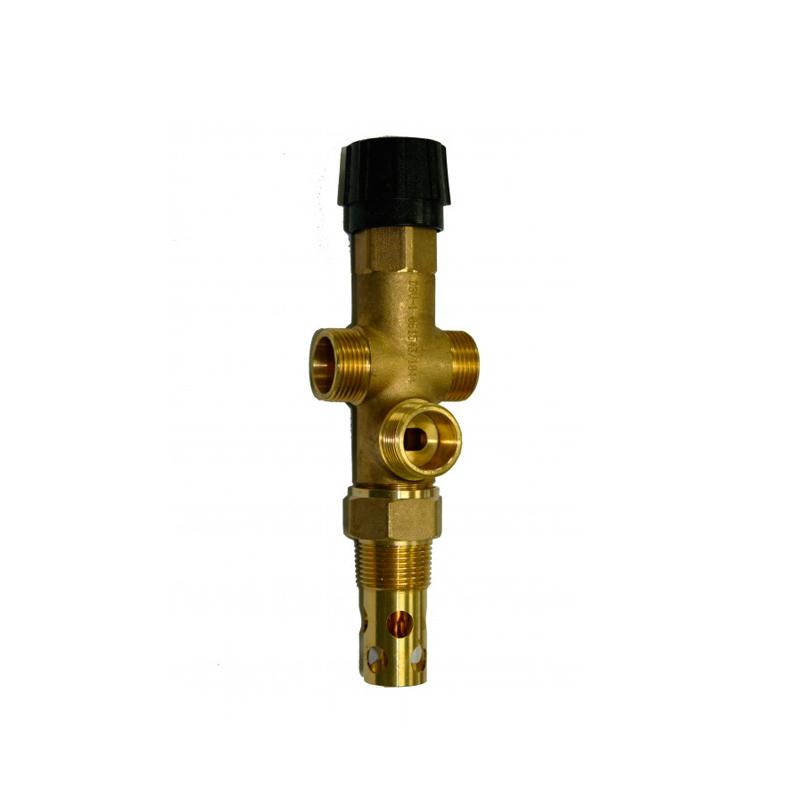

Двухходовой предохранительный клапан REGULUS DBV-1-3/4

Двухходовой предохранительный клапан REGULUS DBV-1-3/4″

При эксплуатации котлов на твердые виды топлива может иметь место их перегрев, что чаще всего происходит вследствие перебоев эл. энергии. Останавливается циркуляционный насос твердотопливного котла, в котле остается раскаленное топливо, и температура нагревательной воды в нем начнет резко подниматься, потому что тепло из котла не отбирается. В такой ситуации клапан Regulus DBV1 обеспечит безопасное охлаждение котла. При достижении температуры 95-100 °C клапан Regulus DBV1 откроет впуск холодной воды из водопровода, в результате чего твердотопливный котел будет охлажден и перегрева не произойдет. Нагретая вода охлаждения сливается в канализацию. Чтобы действие было исправным, клапан надо установить в такое место, где в случае перегрева котла температура будет самой высокой, как правило, это бывает верхняя часть котла или выходной трубопровод в непосредственной близости от котла.

Применение:

• Для защиты от перегрева твердотопливных котлов, работающих в закрытых системах отопления с принудительной циркуляцией теплоносителя (установка обязательна).
• Для защиты от перегрева твердотопливных котлов, работающих в гравитационных системах отопления закрытого и открытого типа, а также в закрытых системах отопления с теплоаккумулирующими емкостями (установка возможна).

• Описание:

• Двухходовой клапан, в корпусе которого находятся выпускной и впускной вентили, управляемые термостатическим элементом.
• Пассивный элемент защиты – срабатывание происходит только при наступлении определенных условий, а именно: при достижении температуры теплоносителя на выходе из котла 100-5 °С.
• Предназначен для монтажа в выходном трубопроводе котла или непосредственно на котле в месте выхода теплоносителя.
• При достижении температуры установленного предела (95÷100°С) одновременно начинают открываться выпускной и впускной вентили. Это означает, что в котел поступает холодная вода из водопровода, и одновременно из котла в том же количестве в канализацию удаляется горячая вода. При снижении температуры теплоносителя менее 95°С выпускной и впускной вентили одновременно закрываются.
• Автоматический водообмен вследствие срабатывания прямодействующего термостатического органа регулирования.

Функциональные характеристики:

• Предельная температура открытия – 100-5 °С.
• Максимальная рабочая температура – 120°С.
• Максимальное давление со стороны котла – 4 бар.
• Максимальное давление со стороны водопровода – 6 бар.
• Номинальный расход при dP=100 кПa – 1,9 м3/ч.
