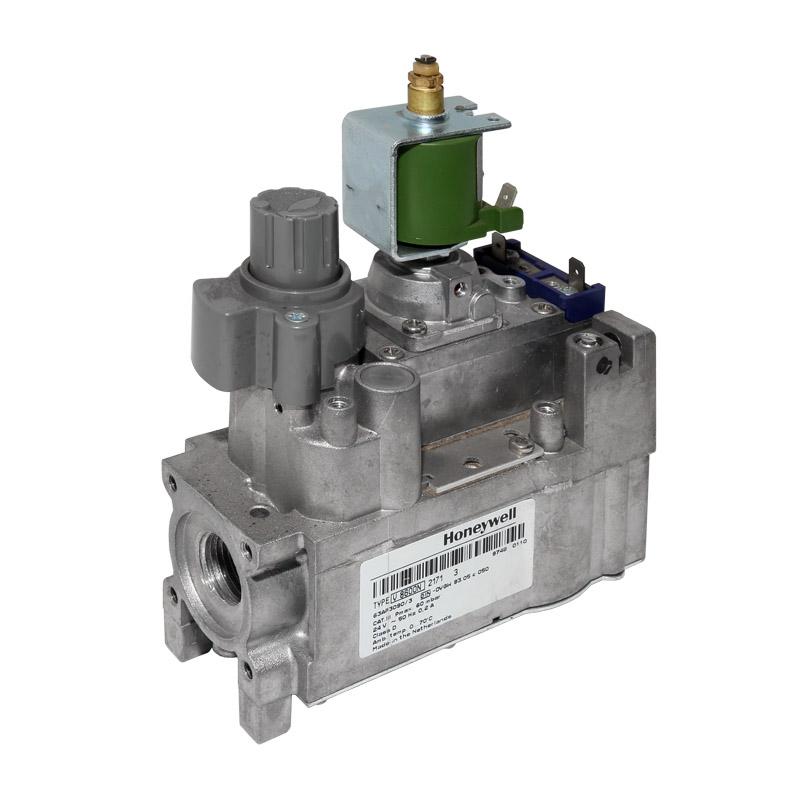

Газовый клапан Honeywell V8600N2171

Description

Газовый клапан Honeywell V8600N2171

Комбинированные газовые регуляторы Honeywell серии V8600 выполняют все функции, необходимые для безопасного регулирования потока газа в пилотную горелку и в основную горелку домашнего оборудования центрального отопления, обогревательных печей с естественной тягой, водогрейных котлов и водонагревателей.

Общие сведения

• Специально предназначены для использования с отопительными газовыми установками, снабженными постоянно работающей пилотной горелкой, которая зажигает главную горелку.
• Прошедшая проверку временем конструкция обеспечивает надежность.
• Одна кнопка для ручного включения/выключения.
• Полностью безопасное отключение и пилотная система безопасного розжига.
• Двухпозиционное (ВКЛ/ВЫКЛ) управление главной горелкой с помощью двухпозиционного исполнительного сервоклапана.
• На входной стороне регулятора Compact установлен внутренний мелкосетчатый фильтр. Этот фильтр не предназначен для извлечения с целью чистки. Если используются фланцы, можно помещать съемные фильтры между фланцами и регулятором Compact.
• Все настройки регулятора Compact расположены сверху.
• Штуцеры для измерения давления с наружным диаметром 9 мм на входной и выходной сторонах для контроля и настройки давления горелки.
• На входной стороне регулятора Compact предусмотрено утолщение под ключ для трубного фитинга.
• Регулятор Compact может монтироваться в пределах угла 90° в любом направлении от вертикального положения кнопки.
• В основании регулятора Compact предусмотрены два резьбовых монтажных отверстия для жесткого крепления на отопительной установке.

Модификации:

• А: быстрое открытие с регулятором давления
• В: быстрое открытие без регулятора давления
• С: плавное открытие с регулятором давления
• D: плавное открытие без регулятора давления
• М: быстрое открытие с модуляционным регулятором
• N: плавное открытие с модуляционным регулятором
• Т: плавное открытие с дроссельным клапаном

Для пилотных горелок с термопарой

Диапазон регулировок 3 ― 37 mBar

Напряжение питания 24V 50 Hz

Рабочая температура -15 … 70 oC

Влажность 95% RH max. при 40°C
