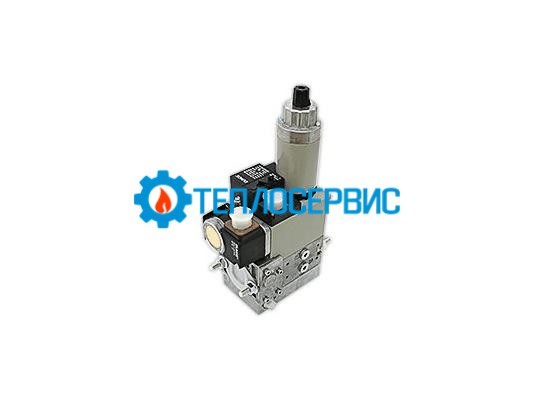

Газовый мультиблок DUNGS MB-ZRDLE 407 B01 S20 226553

Макс. избыточное давление, мбар

360

Диапазон регулирования, мбар

4-20

Вид давления

PN1

Соединение

 Rp 3/4″

Температура окр. среды, °С

-15…+70 *

Регулятор давления

регулятор с предварительно настроенным давлением; благодаря соединению клапана V1
после выключения сохраняется герметичность системы (DIN EN 88 класс A). Пружина для
установки задан.знач. неподвижна (не подлежит замене). Выпускной трубопровод не следует
проводить над крышей. Имеется внутренний выпускной патрубок.

Реле давления

могут присоединяться типы GW A5, NB A2, UB A2
по DIN EN 1854 (см.техн.руков-во к реле давления)

Грязеуловитель

сито с разм.ячеек 0,8 мм; фильтр с неориентированным расположением волокон,
двухслойный фильтр тонкой очистки (для замены фильтра не требуется демонтаж арматуры)

Напряжение / частота

~перем. ток 50-60 Гц 220-230 В — 15% + 10%.
Рекоменд.напряж.:240 В (пер.ток),110-120 В (пер.ток),48 В (пост.ток), 24-28 В (пост.ток)

Электрическое соединение

штекерный разъем по DIN EN 175301-803 для клапанов и реле давления

Соединение для измерения давления газа /
соединение для запальной свечи

G 1/8 DIN ISO 228

Мощность / Потребление электроэнергии

при ~ (AC) 230 V; + 20°С  —  60 ВА

Искровозбуждение

степень возбуждения N

Монтажное положение

вертикальное с расположенным вверх или горизонтально расположенным магнитом,
а также промежуточные положения

Концевой контакт

тип К01/1 (испытан по DIN), может монтироваться на клапане V2

Материал узлов, соприкасающихся с газом

корпус: алюминий; мембраны, уплотнитель: на основе НБК, силопрен;
электромагнитный привод: сталь, латунь, алюминий

Вид защиты / Время включения

IP54 / 100% ED

226553
