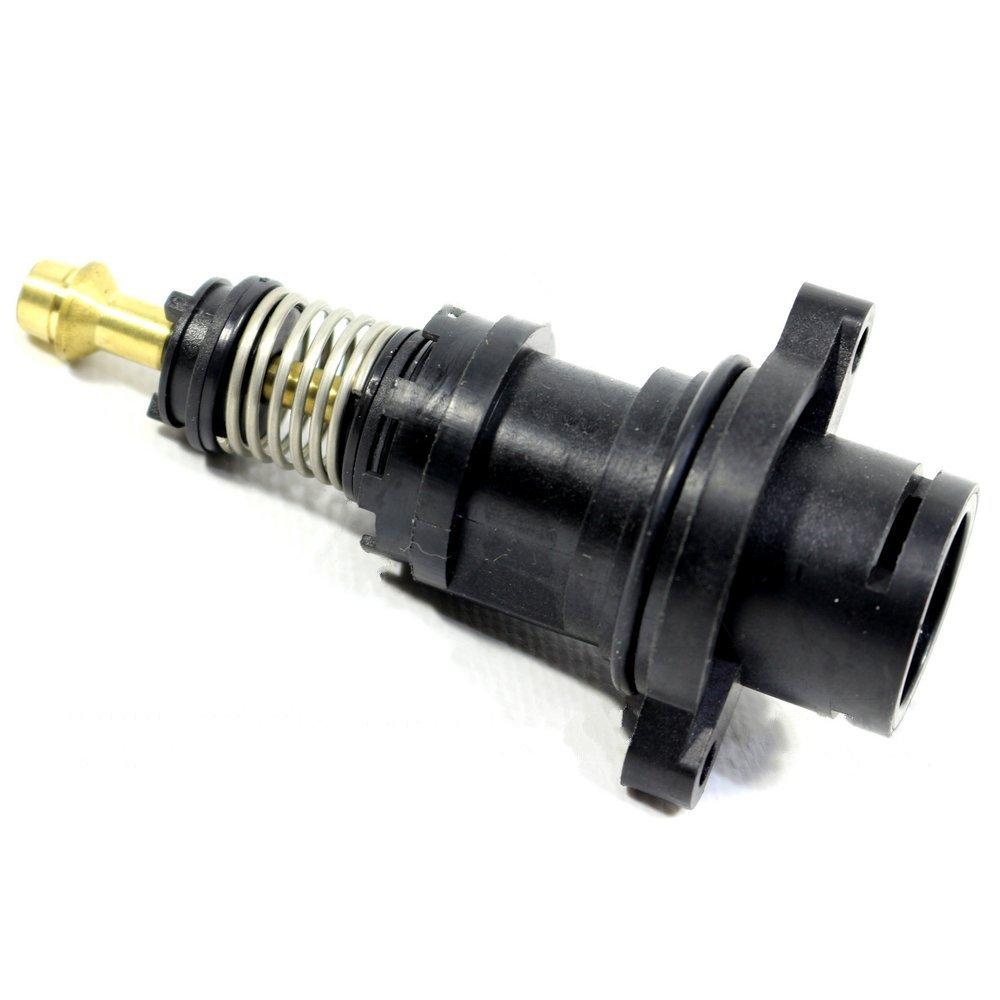

Картридж трехходового клапана Ariston Uno 65101290

Description

Кронштейн со штоком котла Аристон Уно

Комплект для ремонта трехходового клапана установлен в котлах:

Гидравлическая группа котлов Аристон Уно представляет собой перечень комплектующих для выполнения циркуляции и нагрева сантехнической воды:

• циркуляционный роторный насос Wilo с широким проходом рабочего колеса — внутренний диаметр крыльчатки 3 см;
• корпус трехходового клапана с приводом, что с помощью кабеля подсоединен к основной плате управления;
• управление работой основного контура осуществляется с помощью двух накладных датчиков ntc на входе и выходе из основного теплообменника (контроль температуры, контроль перегрева);
• вторичный теплообменник;
• металлические гидравлические компоненты контура ГВС;
• датчик протока на горячую воду;
• расширительный бак, встроенный за камерой сгорания, отличительной чертой которого является конструкция, что зависит от камеры сгорания;
• предохранительный клапан;
• автоматический сбросной клапан воздуха.

Конструкция трехходового клапана Ariston Uno

Все ниже перечисленные комплектующие вмонтированы в пластиковый корпус улитки циркуляционного насоса:

1. задняя крышка;
2. уплотнительные прокладки;
3. гидравлический узел — задняя часть циркуляционного насоса;
4. привод трехходового клапана;
5. передняя крышка или втулка;
6. зажим электропривода;
7. винты крепежные;
8. уплотнительные сальники;
9. 10 и 11 толкатель шток с вмонтированной пружиной.

Основной причиной поломки трехходового клапана зачастую является течь с передней крышки, в которую вмонтирован сальник. Несвоевременная замена втулки приводит к попаданию воды на электропривод, который в свою очередь выходит со строя. В котлах Ariston Uno, необходимо очень внимательно следить за состоянием втулки трехходового, для избежания дополнительных затрат на другие комплектующие. На штоке — затворе очень часто наблюдается накопление накипи, также и на всех остальных запасных частях трехходового.

При образовании течи — крышку необходимо заменить, при налете накипи на штоке, можно попытаться от них избавиться, с помощью кислотной очистки. Осмотреть все компоненты на наличие следов накипи. При сильной загрязненности компонентов трехходового клапана и для осуществления его ремонта, Вы можете купить:

• крышку трехходового;
• шток с пружиной и затвором;
• комплект крышки и штока в сборе;
• полный ремкомплект с уплотнениями и задней крышкой.

При монтаже трехходового необходимо соблюдать центровку компонентов и правильно установить кольцевые прокладки на оба штуцера.
