Коммутационный модуль Vaillant VR 32 0020139895

Description

Коммутационный модуль Vaillant VR 32 предназначен для использования в автоматических регуляторах отопления calorMATIC 630/3 для управления каскадами до 8-ми котлов с интерфейсом eBus, начиная со второго котла каскада. Используется с котлами серий atmoTEC, turboTEC, ecoTEC по шине eBus. Во время сборки каскада из двух и более котлов, первый котел необходимо подключить напрямую к регулятору с соблюдением полярности подключения eBus. При каскаде начиная со второго котла необходимо каждому следующему котлу свой модуль VR 32/3. Максимальное количество модулей в системе ограничено шестью котлами.

Модуль (плата управления) устанавливается в блок управления котлом справа от основной платы управления котла и соединяется с помощью разъема Х31 на плате управления котла, шина eBus подключается к разъему на плате модуля VR 32/3.

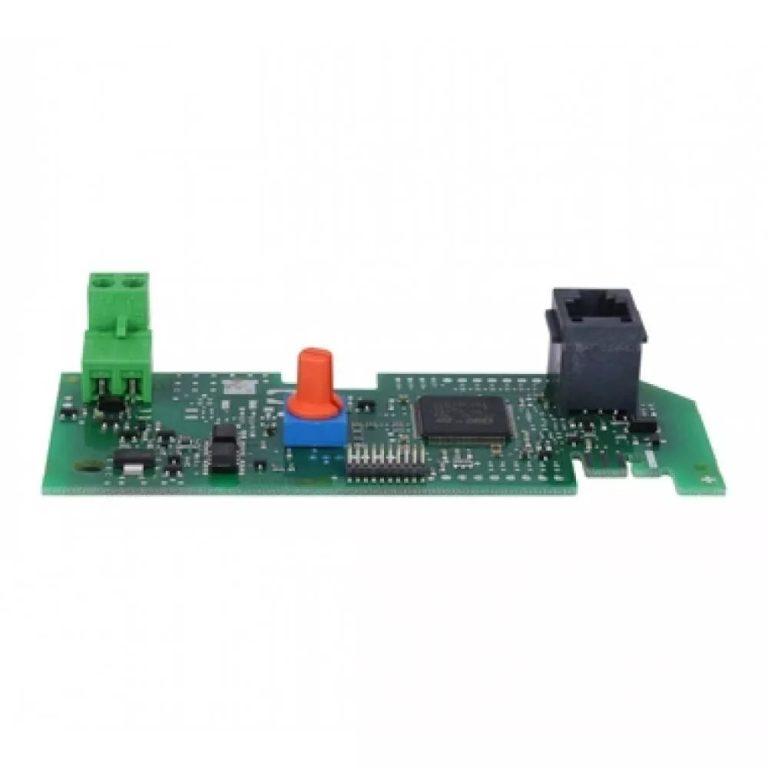

Подключение:

1 — Адресный выключатель
2 — Гнездо для подключения кабеля шины eBUS
3 — Гнездо для подключения к отопительному аппарату

Оснащение:

— плата коммутационного модуля VR 32;

— соединительная клемма для кабеля eBus;

— кабель присоединительный для отопительного аппарата (RJ9-RJ9);

— крепежный зажим;

— габариты ВхШхГ: 140х100х50 мм.

Страна производитель: Германия
