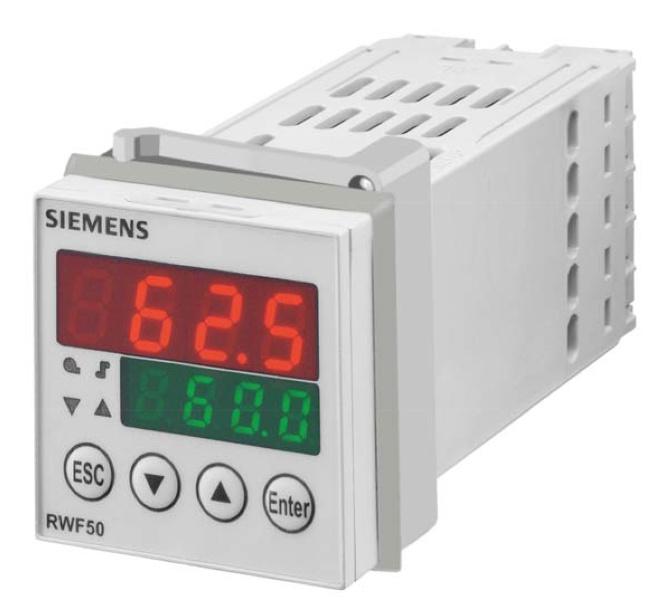

Контроллер Siemens RWF50.30A9

Description

Контроллер Siemens RWF50.30A9

Контроллер Siemens RWF50.30A9 преимущественно используется для регулирования температуры и давления в отопительных установках, работающих на жидком топливе или газе.

• Применяется в качестве контроллера непрерывного действия с аналоговым выходом.
• Для переключения контроллера в двухступенчатый режим для управления двухступенчатыми горелками может использоваться внешний переключатель.
• Встроенная термостатическая функция включает и выключает горелку.
• Направление управляющих действий контроллера может быть переориентировано для работы с системами охлаждения.

Предназначен для регулировки температуры/давления котла с функциями, которые разработаны специально для управления теплогенерирующей установкой. Контроллер оборудован двумя четырехразрядными семисегментными дисплеями для отображения фактического значения (красный цвет) и уставки (зеленый цвет).

Универсальный контроллер RWF в модулированном режиме работает как ПИД-контроллер. В двухступенчатом режиме работы устройство RWF выполняет регулировку на базе заданного порога переключения. При помощи логического входа можно произвести переключение на вторую уставку или перенести уставку.

Светодиодная индикация на передней панели отображает следующий режим:

• Включение горелки
• Управляющие импульсы AUF (ОТКР) или ZU (ЗАКР) для привода воздушнойзаслонки горелки при модуляционном управлении горелкой или ступени 1/ступени 2 при 2-ступенчатом управлении горелкой.
• Режим работы 2-ступенчатый

Цифровая индикация после нажатия кнопок во время операции показывают установленное значение (зеленым), фактическое значение (красным) и соответствующие параметры при установке.

Компактный универсальный контроллер RWF50.30A9:

• Базовая версия
• Аналоговый выход
• Корпус
• Крепежная рама и уплотнение
• Руководство пользователя
• Индивидуальная упаковка

Производитель: Siemens, Германия
