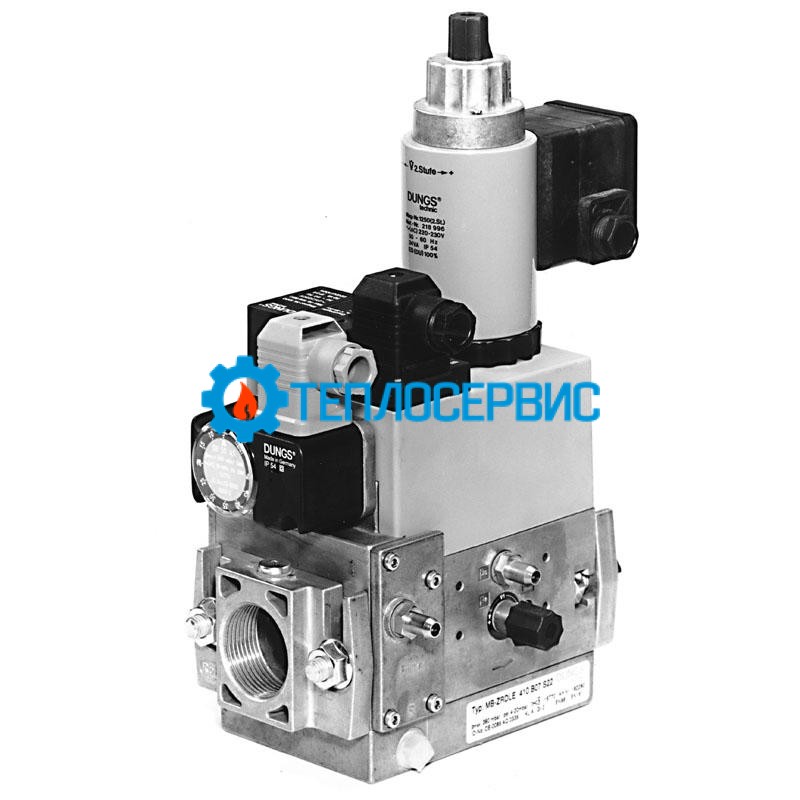

Мультиблок Dungs MB-ZRDLE 412 B01 S50 7747209659

Description

Мультиблок Dungs MB-ZRDLE 412 B01 S50 7747209659

Двухступенчатые мультиблоки MB-ZRDLE производятся для использования в одноступенчатых горелках для контроля подачи газа и его давления, с помощью вмонтированного датчика — реле давления. Небольшие габаритные и установочные размеры и вес позволяют легко устанавливать эти газовые системы в горелки.

• Компактный газовый блок Dungs MB-ZRDLE состоит из фильтра, регулируемого реле давления, быстро отпирающего и запирающего предохранительного клапана, регулируемого регулятора давления и главного быстро запирающего клапана с регулируемым поджигом и 1-ой и 2-ой ступени;
• Pmax: 360 мбар;
• Соединение: Rp 1 1/4″;
• Диапазон регулирования: 4-20 мбар

Мультиблок Dungs MB-ZRDLE 412 B01 S50 представляет собой газорегуляторный узел автоматического управления газовыми горелками. Основной функцией блока выступает его способность поддерживать стабильное давление газа на горелке в широком диапазоне входных давлений.

 Область применения Dungs MB-ZRDLE 412 B01 S50

Dungs MB-ZRDLE находит свое применения в газовых отопительных устройствах широкого диапазона мощностей и назначения. Мультиблоки Dungs установлены у таких известных производителей газовых горелок как Wieshaupt, Ecoflam, Baltur и Cuenod.

Основными преимуществами оборудования Dungs выступают такие его качества, как доступные цены, высокая надежность и продуманная сервисная политика.

 Принцип работы мультиблока

После входной фильтрации магистральный газ поступает на регулятор давления, который обеспечивает его стабильную величину в диапазоне входных давлений от 15 до 360 мбар.

Требуемый уровень давления на горелке поддерживается в автоматическом режиме и устанавливается во время подключения горелки к котлу.

Запорный электромагнитный клапан на выходе регулятора давления поддерживает двухступенчатый режим работы газовой горелки.

 Особенности конструкции

Небольшие габариты и грамотная компоновка относятся к основному перечню конструктивных особенностей Dungs MB-ZRDLE 412 B01 S50. Из остальных решений следует отметить следующие:

• фильтр грубой очистки имеет сменный картридж, что повышает надежность работы электромагнитных клапанов и регулятора давления;
• медленное открывание клапана после регулятора определяет отсутствие переходных процессов и плавный пуск газовой горелки;
• датчик-реле на корпусе блока контролирует минимальную величину рабочего давления газа.

Модификация DLE 412 B01 S50 подразумевает совместное управление электромагнитными клапанами, что хорошо сказывается на надежности работы блока.
