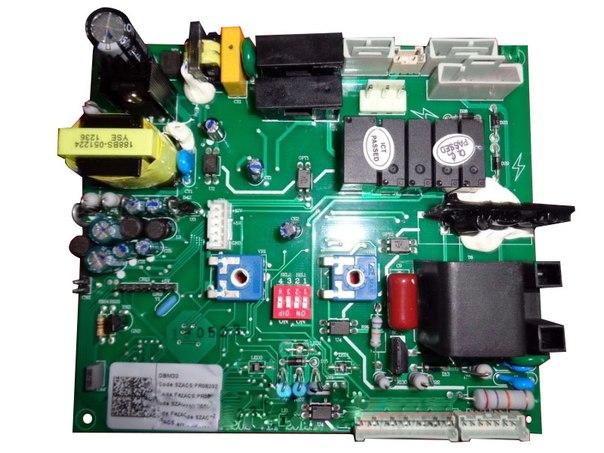

Плата Ferroli Domina N, Divaproject DBM33A артикул 39848641

Description

Плата Ferroli Domina N, Divaproject DBM33A артикул 39848641. Электронная плата управления DBM33A используется в современных котлах торговой марки Ferroli Domina N и Divaproject. Domina N – битермический котел с медным теплообменником. Плата устанавливается на модельный ряд котлов с мощностью 24 и 28 кВт на турбированные с закрытой камерой сгорания и дымоходные с открытой камерой:

Domina F24N, Domina F28N, Domina C24N, Domina C28N.

Также данная плата используется и в котлах с двумя теплообменниками

Divaproject C24, Divaproject F24.

На панели котлов Domina N, Divaproject размещены манометр и ручки регулировки котлом. В случае выхода со строя платы управления DBM33A – Вы можете купить плату для Ferroli Domina N, Divaproject в нашем магазине. Ремонт котла Ferroli – замена и настройка платы Ferroli DBM33A версии V1.1 2012.12.21 котлов Domina N, Divaproject происходит с помощью двух действий:

1. Настройка интерфейса:
2. отключить электропитание котла;
3. открыть крышку котла;
4. отсоединить вышедшую со строя плату DBM33A;
5. установить и подключить новую электронную плату DBM33A;

6. вернуть на место крышку котла и подать электропитание на котел;

7. Настройка параметров конфигурации котла:

8. войти в меню “Параметры А” нажимаем кнопку Reset в течении 10 секунд, в результате загорается красный индикатор, что указывает параметр №1 – тип газа;
9. нажимаем кнопку сброса Reset в течении 5 секунд – индикаторные лампочки начинают быстро мигать в течении 2 секунд;
10. ручку ГВС поворачиваем на минимум (для работы на метане) или на максимум (для работы на сжиженном газе);
11. нажимаем кнопку сброса Reset в течении 5 секунд, в результате индикаторные лампочки опять начинают быстро мигать в течении 2 секунд;
12. загорается зеленая индикаторная лампочка;
13. нажимаем кнопку сброса Reset 6 раз, в результате все индикаторы гаснут;
14. заходим в параметр №8 для выбора типа камеры сгорания;
15. нажимаем кнопку сброса Reset 5 раз – индикаторы мигают в течении 2 секунд. Поворачиваем ручку гвс на минимум для закрытой камере сгорания или на максимум для открытой.
16. нажимаем кнопку сброса Reset 5 раз – индикаторы мигают в течении 2 секунд. Загорается красный индикатор, выходим из меню “Параметры А”.
17. далее поворачиваем ручку системы отопления на минимум, затем на максимум и устанавливаем ручки на заданные температуры. Плата Ferroli Domina N, Divaproject DBM33A установлена и газовый котел возобновил свои функции.
