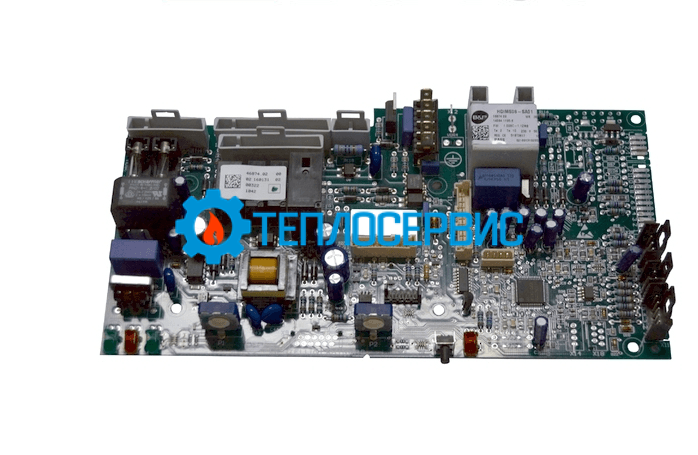

Плата управления котла Biasi Parva Recupera M96A (Bertelli & Partners HDIMS08) BI1995100

Description

Плата управления котла Biasi Parva Recupera M96A (Bertelli & Partners HDIMS08) BI1995100

Parva Recupera – это современный настенный, газовый конденсационный котел. Плата управления от производителя Bertelli & Partners HDIMS08 предусмотрена для монтажа в модельный ряд конденсационного оборудования мощностью 24 и 28 кВт:

BIASI PARVA RECUPERA

• M96.24SM
• M96.28SM
• M96A.24SM/BD
• M96A.28SM/BD
• M96A.24SV/BD
• M96A.28SV/BD

Купить плату котла Biasi Parva Recupera особенности установки.

Правильный монтаж платы управления обеспечивается рядом действий:
Программирование на панели котла для M96A — детальное описание содержит лист А4, что поставляется в комплекте с электронной платой.

Настройка мощности отопительного прибора: 24 кВт, 28 кВт, 32 кВт.

1. Выключите котел, установив ручки в положение
2. Отсоедините один провод от CH Ntc. Во время операции, что описан в этом разделе котел должен быть подключен под напряжением к сети. Также необходимо отсоединить провод с белым разъемом.
3. Удерживайте нажатой кнопку сброса в течение 10 секунд, пока не загорится индикатор блокировки E.
4. Подключите провод на Ntc.
5. Для подтверждения выполненных настроек, нажмите и удерживайте кнопку D в течение 5 секунд, в результате лампы-индикаторы F должны мигать.
6. Для изменения настройки проверните ручку B, в зависимости от модели котла. В результате загорится индикатор Lock-Out — мигнет 2 раза в секунду.
7. Для запоминания настроек нажмите кнопку D в течение 5 секунд. Должны загореться все три лампочки F и кратковременно мигнуть — это означает, что первоначальная настройка выполнена.
8. Выключите питание котла на несколько минут, включите для диагностики настроек.
9. Если настройки не сохранены — повторите процесс сначала.

Настройка трехходового переключающего клапана.

1. Установите правый переключатель в положение зимнего режима, левый переключатель B в положение минимальной температуры.
2. Удерживайте нажатой кнопку сброса в течение 10 секунд, до мигания индикатора блокировки E, затем отпустите кнопку.
3. Нажимайте кнопку сброса D три раза, пока правый зеленый индикатор не будет гореть постоянно.
4. Проворачивайте ручку B. При правильном положении индикатор блокировки мигнет 2 раза.
5. Для подтверждения настройки нажмите и удерживайте кнопку сброса D в течение 5 секунд, в результате должны мигать три индикатора F.
6. При подключенном питании в сеть должен светится зеленый индикатор питания.
7. При правильной установке удерживая нажатой кнопку D, зеленый индикатор должен мигать 7 или 8 раз.
8. Для подтверждения настройки нажмите кнопку сброса D на 5 секунд, до мигания всех трех индикаторов F.
9. Отключите питание котла.
10. При неправильном выборе положения трехходового клапана — повторите процедуру сначала.

Дополнительные настройки по вводу параметров описаны в книге-инструкции на русском и украинском языке:

1. демонтаж электронной платы;
2. подключение электрических компонентов котла;
3. настройка теплообменника горячего водоснабжения;
4. настройка мощности аппарата и типа газа;
5. настройка класса производительности или низкая температура;
6. настройка электропитания при установленном трехходовом клапане.

7. ➤ M96 — не требует программирования панели котла.

   Комплектация: плата в оригинальной упаковке бренда, инструкция по монтажу и настройке параметров для ввода платы управления в эксплуатацию.

Производитель: Biasi
