Реле давления воздуха (Прессостат) для котлов Vaillant turboTEC Pro/Plus 3-3, 3-5 (0020041905)

Description

Прессостат, маностат Vaillant для газовых котлов turboTEC Pro/Plus ― 0020041905

Прессостат газового котла Vaillant контролирует процесс дымоудаления (отвод продуктов сгорания) и работу вентилятора, подает сигнал на работе горелки котла, запчасть часто называют моностатом, пневмореле или дифференциальным реле давления дыма. Внутри пневмореле установлена мембрана, к которой присоединен микропереключатель. Силиконовая трубка служит для отвода конденсата. В корпусе прессостата на мембрану воздействует атмосферное давление воздуха и давление дымовых газов, котрые выбрасывает вентилятор. В результате объединяются два импульса давления (негативный и позитивный). Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя на мембрану, которая при перемещении изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого. Во время розжига микропроцессор подает напряжение на контакты реле вентилятора и вентилятор включается в работу. После запуска вентилятора диафрагма маностата меняет свое положение и  по ходу переключает контакты микрика. Замыкаются контакты c и nо. Микропроцессор подключает секцию поджига и контроля пламени. После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).

Vaillant прессостат 0020041905 используется и устанавливается в следующих моделях газовых котлов:

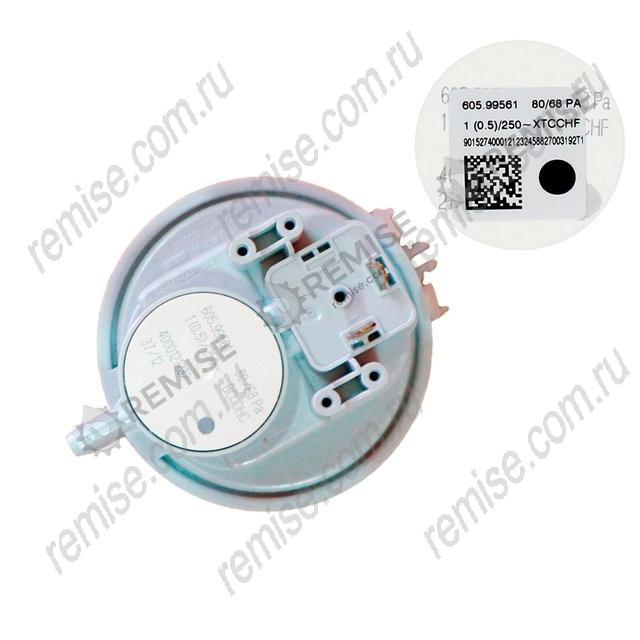

• Тип пресостата Вайлант: Huba control 605.99561 80/68Pa, CE-0086AP0974
• Взаимозаменяемая запчасть — прессостат: 0020018130 Vaillant,  S1008900 Saunier Duval, 2000801921 Protherm
