Реле давления Honeywell c60vr40040

Description

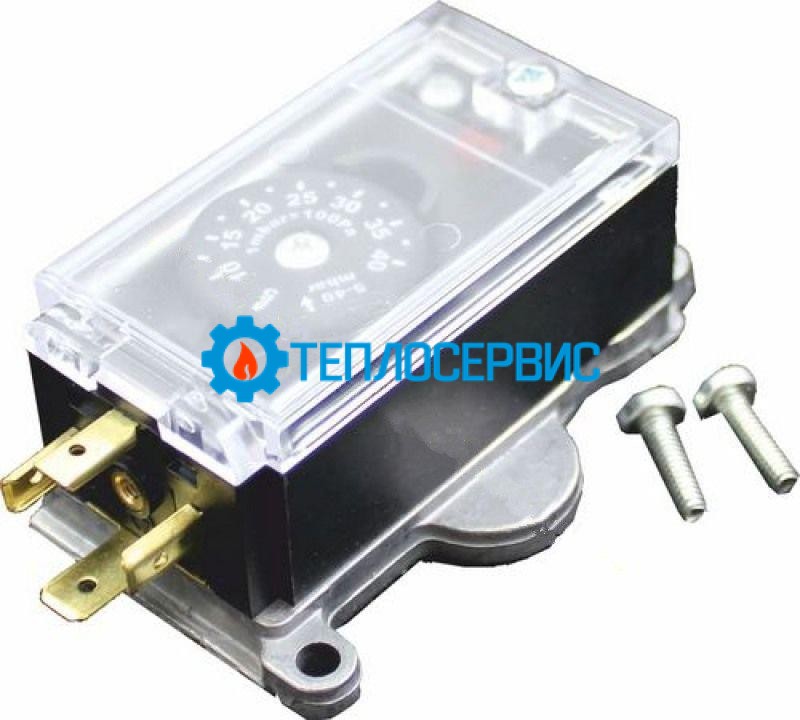

Реле давления Honeywell c60vr40040

Реле давления для газовых применений монтируется на двойные клапаны VQ400 и комбинированные газовые клапаны VRB00/VR400/V4730.

Если реле объединено с газовым регулятором VR400 или VRB, однополюсный контакт на два направления (SPDT) действует как часть схемы безопасного контроля пуска.

При повышении или понижении давления, за границу допустимого значения, контакт замыкается и подается сигнал на управляющее устройство.

Технические характеристики:

• C60VR40040 предназначены для установки непосредственно на корпус клапана газа с помощью двух монтажных винтов и уплотнительного кольца.
• Вид давления: избыточное давление, относительное
• Подсоединение давления: Фланцевый, монтаж непосредственно на корпус клапана.
• Электрический разъем: штепсель по DIN
• Класс защиты: IP00 (IP54 с установленной пробкой DIN)
• Материал корпуса: Корпус: алюминий
• Крышка: усиленное стекловолокно PBT
• Темп. окруж. среды: -10…70C
• Конц. выключатель/нагрузка: Функция переключения: 1x SPDT
• Резистивный: 5A
• Индуктивный (COS PHI = 0.6): 0.5A
• Свидетельства: Модели C60VR40: CE (EN 1854)
• Модели C60VRT40: UL
• Положение при установке: горизонтальное
• Пробка DIN не входит в комплект.
• Пояснение: Макс. давление: 2 бар < 15 мин
• Модели для Европы
• Диапазон задания давления: 5…40мбар
• Перепад давления: 1,5…2,5мбар
• Макс. давление: 600мбар

Указания по монтажу
• Снимите заглушку отбора давления с корпуса газового клапана.
• Установите датчик-реле давления газа с уплотнительным кольцом.
• Установите крепежные винты и затяните с моментом 3,5 нм.

Производитель: Honeywell
