Сервопривод / Привод клапана воздушной заслонки SIEMENS SQN72.2A4A20

Description

Сервопривод / Привод клапана воздушной заслонки SIEMENS SQN72.2A4A20

ОПИСАНИЕ:

Сервопривод Siemens SQN72 применяется для управления газовыми и воздушными заслонками жидкотопливных или газовых горелок от малой до средней мощности и контролирует расход газа, жидкого топлива или воздуха для горения в зависимости от нагрузки.

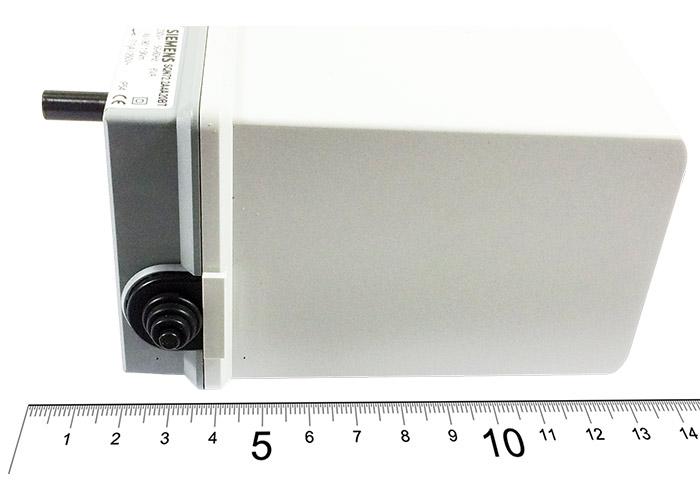

Маркировка на корпусе:

SIEMENS SQN72.2A4A20

230V, 50-60Hz, 6VA, 4s/90, 1.5Nm, 7(1)A/250V, IP54

Характеристики:

Привод воздушной заслонки SQN72.2A4A20

Привод SQN72.2A4A20 для газовых и воздушных заслонок жидкотопливных или газовых горелок малой и средней мощности

Применение:

— Совместно с контроллерами типа RWF40…
— Непосредственно с различными типами автоматов горения типа LFL…, LME…, LMG…, LMO…, LOA…
— Посредством 1- или 2-х проводного соединения или 3-х позиционного контроллера

• В сочетании с одно- или 2-проводным управлением, или 3-позиционными регуляторами, или
• Непосредственно с помощью топочного автомата.
• Время отработки цикла:
• SQN70.. / SQN71.. 4..30сек;
• SQN74.. / SQN75.. 4..60сек;

• Непосредственно с помощью топочного автомата
• Реверсивные сервоприводы с электродвигателем с моментом вращения до 2.5 Нм
• Вращение по часовой или против часовой стрелки
• Со встроенными электронными модулями
• Подбор ведущих валов
• С 2 концевыми и 2…4 дополнительными выключателями, некоторые с точной настройкой
• Зубчатая передача может быть отсоединена

Основные характеристики:

• Вращение — против часовой стрелки

• Диаграмма работы — А

• Приводной вал, № варианта —  0 (см. «Габаритные размеры»)

• Время поворота на 90* (мин.) — 4 с

• Номинальный крутящий момент (макс.) — 1,5 Нм

• Удерживающий момент (макс.) — 0.7 Нм  (при наличии рабочего напряжения)

• Дополнительные выключатели — 2 шт.

• Реле — 2 шт.

• Потенциометр — есть

• Степень защиты — IP54

• Ударо и жаропрочный пластиковый корпус

• Винтовые клеммы для электрического подключения

• Внутренняя индикация положения

• Встроенный электронный контур

• Удерживающее усилие :

• Время срабатывания:

•         — SQN70… / SQN71… / SQN75…   4…30 s
          — SQN74…                                       4 s

• Направление вращения :

•         — SQN70… / SQN74…                   Против часовой стрелки
          — SQN71… / SQN75…                   По часовой стрелке

• SQN74… / SQN75… — Отверстия для крепления и ввода кабеля

• Приводной электродвигатель:
  Реверсивный синхронный двигатель с защитой от блокировки
• Сцепление
  —    Ведущий вал может быть вручную отсоединен от зубчатой передачи и двигателя
  —    Автоматическое вторичное зацепление

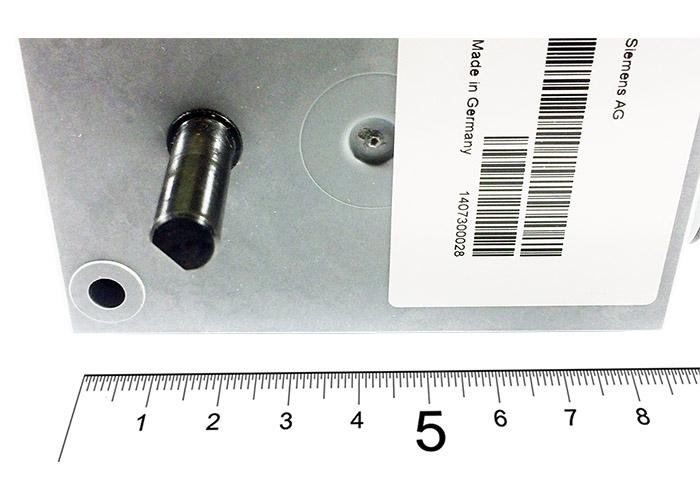

• Ведущий вал
  Изготовлен из черненой стали
  Подготовлен для установки в передней части зубчатой передачи
  Возможны различные исполнения

• Установка и закрепление
  Передняя часть зубчатой передачи используется как посадочная поверхность Сервопривод закрепляется через сквозные отверстия

• Отпечатанная монтажная плата
  Изготовлена эпоксидной смолы со стекловолоконным наполнителем Металлизированные сквозные отверстия

•  — SQN70… / SQN71… / SQN75…  0.7…1.3 Nm
   — SQN74…  0.7 Nm



Производитель: Siemens
Страна производства: Германия
Серия сервоприводов: SQN7
Вес. кг.: 0.4
