Сервопривод Siemens SQM50.381A2

Description

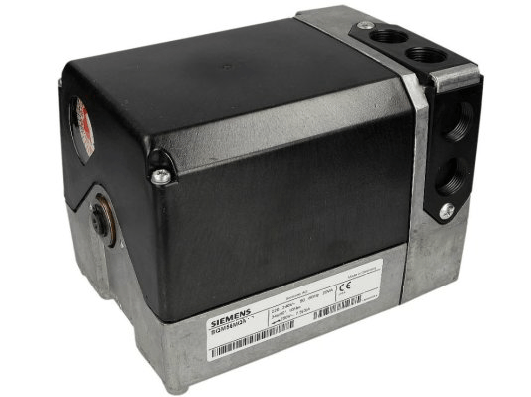

Сервопривод Siemens SQM50.381A2

Сервопривод воздушной заслонки Siemens SQM50.381A2 разработан для жидкотопливных и газовых горелок средней и большой мощности. Служит для автоматического регулирования положения заслонки, топливных клапанов при поджиге рабочей смеси, работе горелочного устройства и продувке камеры сгорания. Обеспечивает максимальное сгорание и прирост КПД котельной установки.

Характеристики и условия эксплуатации:

· Параметры подключения: 220 В, 50/60 Гц.

· Мощность потребления: 20 Вт.

· Длительность полного цикла на 90°: 15 секунд.

· Крутящий момент: 10 Нм.

· Температура окружающей среды: -20…+60 °С.

Особенности:

· Сервопривод может работать совместно с 3-позиционным регулятором, регулятором постоянного действия или менеджером горения.

· Детали корпуса изготовлены из литого алюминия, обшивка – из ударопрочной и теплостойкой пластмассы. Электрозащита отвечает стандарту IP54.

· Сервопривод укомплектован реверсивным синхронным электродвигателем с защитой от блокирования. Возможно разъединение редуктора и двигателя через нажимную шпильку. Возврат в исходное положение происходит автоматически.

· Направление вращения вала можно выбирать. Базовое исполнение – левое вращение.

· Зубчатый механизм и подшипниковая опора не требуют техобслуживания благодаря использованию смазочного материала пролонгированного действия.

· Комплектацией предусмотрены концевые и вспомогательные переключатели. Точка переключения задается с помощью вращающихся кулачковых дисков.

· Угол установки регулируется в диапазоне от 0° до 160°.

· Предусмотрена внутренняя и внешняя индикация положения (шкалы на конце кулачкового барабана и в смотровом окне).

· В корпусе выполнены крупные отверстия, что облегчает заведение комплекта кабелей.

Опция! Доступна установка специального электронного модуля для управления и индикации положения.

Достоинства:

· применимость для горелок различной мощности;

· возможность выбора угла открытия;

· высокий уровень электрозащиты;

· внутренняя и внешняя индикация положения;

· нетребовательность в техобслуживании;

· быстрое открытие на 90°;

· доступность установки электронного модуля.

Производитель: Siemens
