Сервопривод Siemens SQN30.121A3500

Description

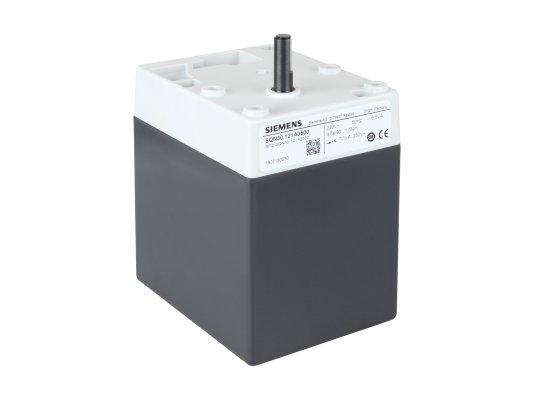

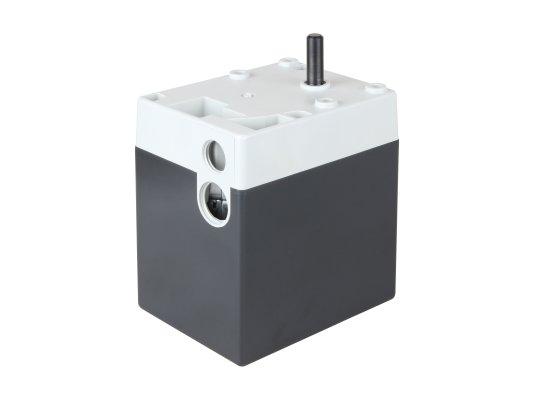

Сервопривод Siemens SQN30.121A3500

Сервопривод воздушной заслонки Siemens SQN30.121A3500 – надежное устройство для комплектации автоматических систем регулирования отопительной системы средней и малой мощности. Применяется для оснащения горелок Lamborghini. Обеспечивает перемещение заслонки при подаче воздушного потока, обеспечивает заданный объем воздуха при формировании рабочей смеси.

Ключевые параметры:

• Питание от электросети: 220 В, 50/60 Гц.
• Крутящий момент: 1,5 Нм.
• Мощность энергопотребления: 6,5 ВА.
• Угол регулирования заслонки: от 0 до 90°.
• Продолжительность полного цикла (открытие на 90º): 4,5 сек.
• Температура окружающей среды: от -10…+60 °С.

Функции сервопривода:

Сервопривод применяется в процессе автоматического контроля формирования топливно-воздушной смеси перед подачей на горелку. Регулирует угол положения воздушной заслонки в пределах от 0 до 90 градусов.

Управляет работой сервопривода менеджер горения, с помощью которого выбирается и задается необходимая пропорция воздуха и газа/топлива.

Устройство и комплектация:

Конструкция сервопривода выполнена с учетом стандарта IP40. Корпус произведен из огнестойкого, ударопрочного пластикового материала.

Siemens имеет концевые и вспомогательные (для особого применения) выключатели и 2 реле, легко монтируется и настраивается.

Вал двигателя вращается против часовой стрелки. Реверсивный синхронный двигатель защищен от блокировки.

Достоинства:

• высокая точность регулировки воздушного потока;
• ударостойкость корпуса;
• оптимальный рабочий угол открытия;
• экономичное потребление энергии;
• быстрое срабатывание;
• электрозащита уровня IP40.

Производитель: Siemens
