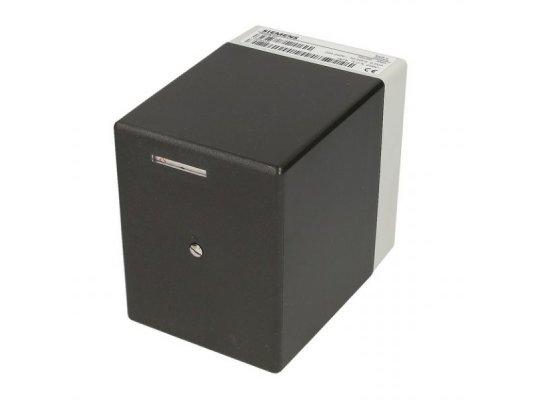

Сервопривод Siemens SQN30.251A2700

Description

Сервопривод Siemens SQN30.251A2700

Сервопривод воздушной заслонки Siemens SQN30.251A2700, отвечает за оптимальное соотношение топлива/газа и воздуха в топливно-воздушной смеси, подаваемой в топку горелочного устройства. Применяется в системах отопления малой и средней мощности. Устройство характеризуется компактными габаритами, надежным исполнением, высокой точностью регулировки.

Основные характеристики

• Электропитание: 220 В, 50/60 Гц.
• Крутящий момент: 1,8 Нм.
• Мощность энергопотребления: 6,5 ВА.
• Угол регулирования заслонки: от 0 до 90°.
• Продолжительность цикла (открытие на 90º): 12 сек.
• Температура окружающей среды: от -10…+60 °С.

Функции сервопривода

Сервопривод применяется в процессе автоматического регулирования пропорции топливо/воздух для подачи в газовую или жидкотопливную горелку. Угол открытия воздушной заслонки – 0..90 градусов.

Работой сервопривода управляет топочный автомат, позволяющий устанавливать соотношение топливно-воздушной смеси. Устройство также работает в сочетании с P-PI или PID регуляторами.

Исполнение и комплектация

Сервопривод оснащен реверсивным синхронным двигателем с защитой от блокировки. Кулачковый вал привода из черненой стали может отсоединяться вручную от зубчатой передачи и электродвигателя. Электрическое соединение осуществляется через винтовые клеммы.

Конструкция сервопривода выполнена с учетом стандарта электрозащиты IP40. При изготовлении корпуса использован огнестойкий, ударопрочный пластик.

Siemens имеет легко настраиваемые конечные и вспомогательные (для особого применения) переключатели, 2 реле и внутреннюю/внешнюю индикацию положения.

Вал двигателя вращается против часовой стрелки. При установке комплекта AGA32 возможно преобразование базовой версии для установки потенциометра (опция).

Корректировка точки переключения осуществляется с помощью настраиваемых кулачков.

Зубчатая передача не нуждается в регулярном техобслуживании благодаря использованию смазки длительного действия.

Достоинства:

• высокая точность регулирования;
• короткое время отработки цикла;
• ударопрочность, термостойкость корпуса;
• экономичность;
• индикация положения;
• возможность дооснащения потенциометром при установке спец. комплекта;
• нетребовательность в техобслуживании;
• электрозащита уровня IP40.

Производитель: Siemens
