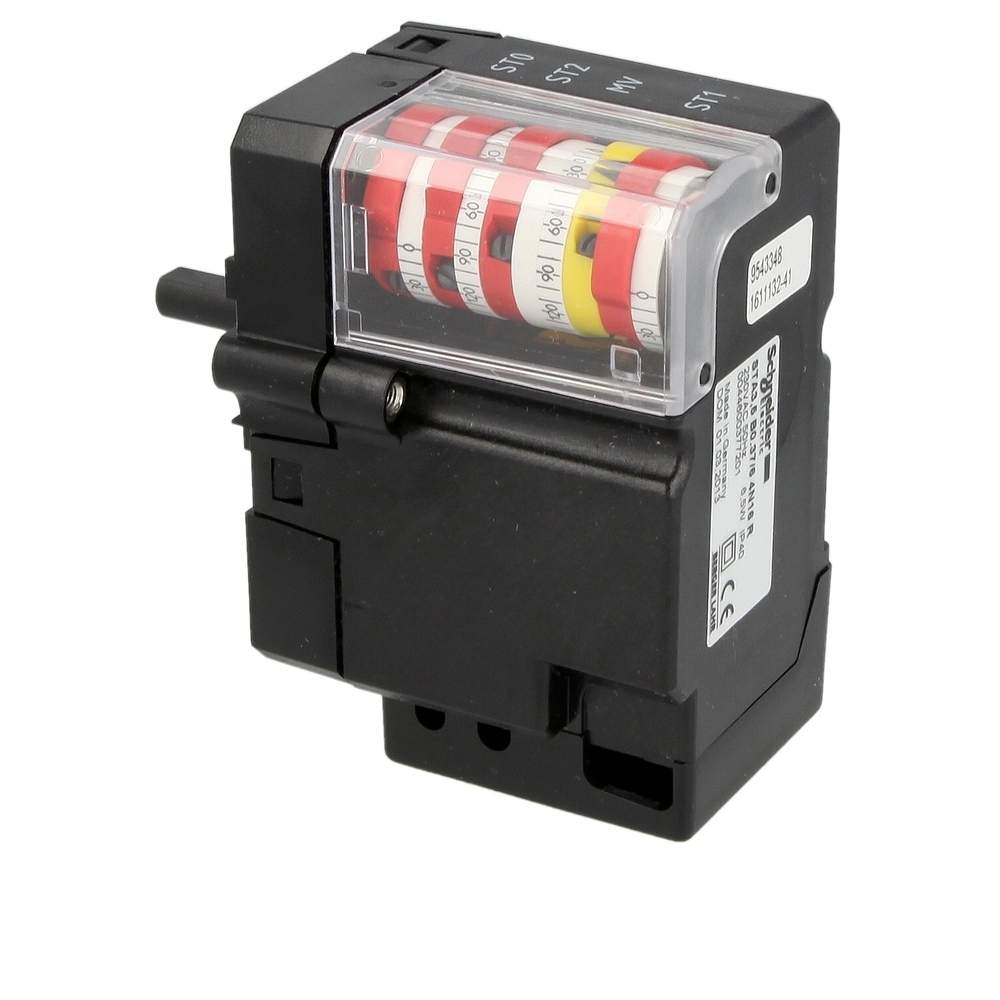

Сервопривод STA 3,5 BO 37/6 4N16R Viessmann 7820162

Description

Сервопривод STA 3,5 BO 37/6 4N16R Viessmann 7820162

Сервопривод BERGER LAHR / SCHNEIDER ELECTRIC STA3,5 B0.37/6 4N16 позволяет точно задавать угол поворота воздушной заслонки, обеспечивая оптимальное соотношение топливо/воздух. Применяется в составе горелок Viessmann, функционирующих на жидком или газообразном топливе. Быстрое переключение улучшает динамические характеристики. Особенность серии STA – ручная настройка и управление с помощью реле.

Основные параметры и условия эксплуатации

· Напряжение/сила тока: 230 Вольт, 50 Гц.

· Продолжительность открытия на 90º: 3,5 сек.

· Потребляемая мощность: 6,5 Вт.

· Степень электрозащиты: IP40.

Сфера применения

Сервопривод используется для управления воздушным клапаном в маломощных и среднемощных горелках, потребляющих газ или дизельное топливо и работающих в 2-ступенчатом или модуляционном режиме.

Особенности и исполнение

· Сервопривод поставляется в компактном корпусе, соответствующем нормативу электрозащиты IP 40. Внутри кожуха находятся настраиваемые кулачки с регулировочными шкалами для удобства отслеживания установленного угла. На заводе выполнены базовые настройки.

· Для регулировки положения кулачков требуется отвертка. Настройка выполняется вращением винта внутри кулачка. Количество кулачков – 4.

· Вал электродвигателя вращается по часовой стрелке (R). Скорость вращения не зависит от перепадов сетевого напряжения или нагрузки.

· Передача смазана составом длительного действия, поэтому не требует периодического обслуживания при эксплуатации.

· В случае выключения горелки сервопривод закрывает воздушную заслонку, что уменьшает тепловые потери.

· Установка приводного устройства осуществляется в любом положении.

Основные характеристики:

Вид заслонки — воздушная

Электропитание — 230 В~, 50 Гц

Время открытия на 90º — 3.5 секунд

Мощность — 6.5 Вт

Класс защиты — IP 40

Для горелочного устройства Viessmann:

— Vitoflame 100 тип VGIII 80-195 кВт

— Vitoflame 100 тип VEIII 80-225 кВт

Stellantrieb STA 3,5 BO.37/6 4N16R

Производитель: Viessmann

Страна производитель: Германия
