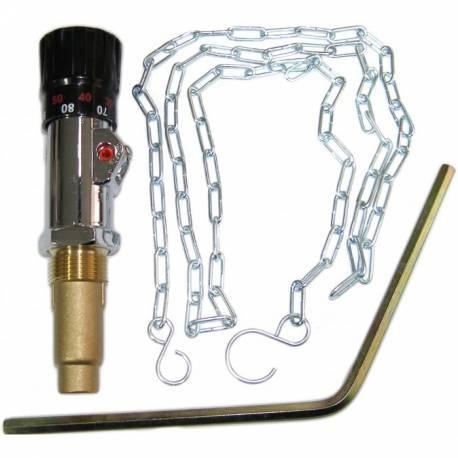

Термостатический регулятор тяги Regulus RT3 для твердотопливного котла артикул 8486

Description

Пределы установки: 30-90 °С
Макс. ход: 60 мм
Макс. темп. воды: 120 °С
Подключение: R ¾»
Макс. вес заслонки: 600 г

Регулятор действует без подпитки электрическим током, термостатический элемент поддерживает заданную температуру нагревательной воды, выходящую из котла, на величине, настроенной на кнопке, для чего открывает или закрывает клапан подачи vozdуха сгорания и тем самым увеличивает или уменьшает мощность котла.

Технические данные RТ — Корпус и погружная гильза из никелированной латуни МS 58, съемная погружная гильза позволяет заменить регулятор не опорожняя систему, два реверсивно функционирующих термоэлемента, рукоятка из ударопрочной пластмассы, рычаг и цепь из стали, пружина из нержавеющей никель-хромовой стали.

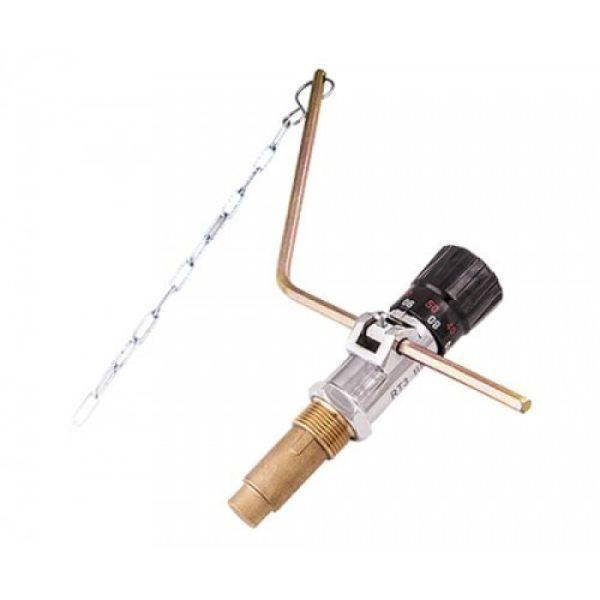

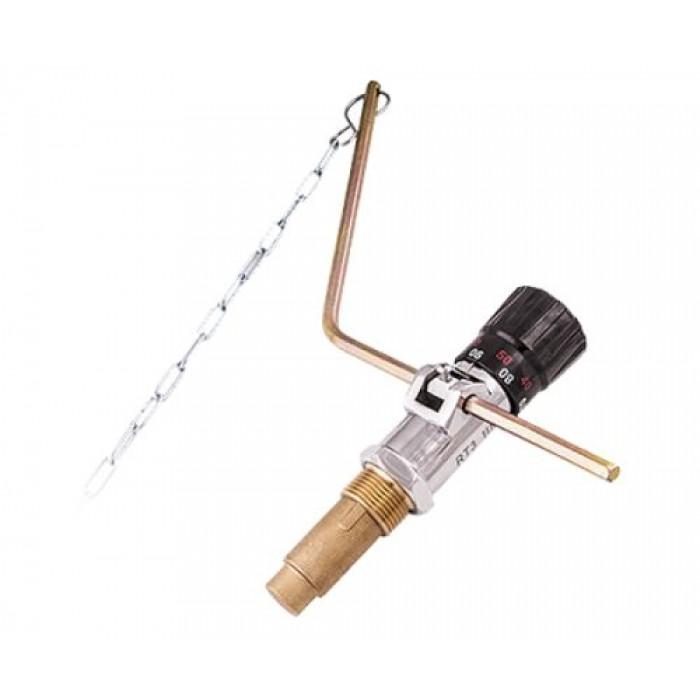

Монтаж — Регулятор тяги может быть смонтирован на котле вертикально или горизонтально. При горизонтальной установке фиксирующий винт (12) должен находится сверху и температура считывается по красной шкале на рукоятке. При вертикальной установке винт (12) должен находится сзади, смотря на фронтальную поверхность котла, а температура считывается по желтой шкале. Для экономии упаковки регулятор тяги поставляется со снятым рычагом (9), который при монтаже следует укрепить в желаемом положении фиксирующим винтом (12). Необходимо проконтролировать, что винт затянут на плоской поверхности рычага. Следует обратить внимание, что крепления цепи (10) на рычаге (9) и vozdушной заслонке котла находились на вертикальной линии относительно друг друга. После монтажа регулятора тяги оставить нижний конец цепи свободно висящим. Его следует прикрепить к заслонке только при настройке регулятора.

Настройка — Обратить внимание на то, чтобы vozdушная заслонка не повреждалась на всей длине своего хода. Вращением рукоятки (1) установить желаемую температуру (красная шкала при горизонтально установленном регуляторе, желтая шкала — при вертикально установленном регуляторе). Нагреть котел до желаемой температуры, контролируя температуру по котловому термометру. Как только температура достигнет установленной, накинуть цепь (10) на vozdушную заслонку. Цепь должна быть хорошо натянутой (свободный ход макс. 1мм). После настройки зафи. После настройки зафиксировать рукоятку винтом (11).

Регуляторы тяги Regulus RT3 зарекомендовали себя с лучшей стороны и большинство владельцев твердотопливных котлов используют именно эти регуляторы тяги.

Часто используются альтернативные названия этого устройства: регулятор температуры, терморегулятор, регулятор подачи воздуха, термостатический регулятор.

Регулятор температуры Regulus RT3 предназначен для регулировки мощности котлов на твердом топливе, что происходит путем управления клапаном подачи воздуха в камеру сжигания. При изменении температуры цепочка приоткрывает либо закрывает доступ воздуха, контролируя процесс горения топлива в котле.

Преимуществом регулятора тяги Regulus RT3 является мощная, механически крепкая и термостойкая конструкция. Качественный термостатический элемент является гарантией высокой точности и долговечности регуляторов температуры.

Регулятор подачи воздуха Regulus RT3 работает без подпитки электрическим током. Термостатический элемент поддерживает заданную температуру нагревательной воды на величине, настроенной на рукоятке, путем открытия или закрытия заслонки подачи воздуха в камеру сгорания, тем самым увеличивая или уменьшая мощность котла.

Благодаря двойной шкале, регуляторы могут быть установлены как в горизонтальном («a» и «c»), так и вертикальном положении («b»).

• красная шкала — для положения «b» и «c»;

• белая (желтая) шкала — для положения «a».

Технические характеристики терморегулятора Regulus RT3
