Топочный автомат для газовых горелок (автомат горения) Honeywell DMG 971 Mod 01

Description

Топочный автомат для газовых горелок (автомат горения) Honeywell DMG 971 Mod 01

ОПИСАНИЕ:

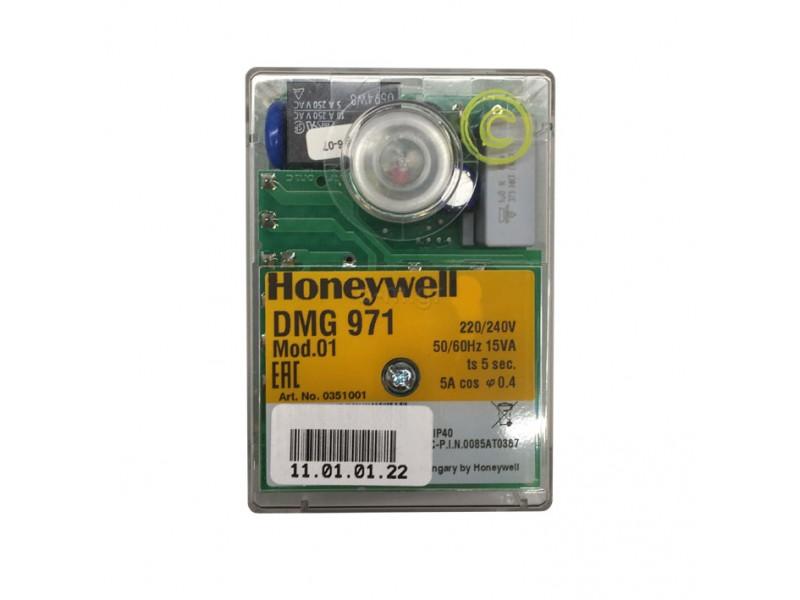

Блок управления горением (топочный автомат) Honeywell (Satronic) DMG 971 mod 01

Англ. название: Control box gas SATRONIC — DMG971 — HONEYWELL

Топочный автомат Honeywell DMG 971 контролирует мощность газовых горелок, а также комбинированных (газ/дизельное топливо).

Предназначены для 2-ступенчатых газовых горелок с наддувом и комбинированных (газ/дизельное топливо) Возможный датчик пламени:
– Зонд ионизации
– Инфракрасный датчик IRD 1020.1
– Ультрафиолетовый датчик UVD 971

Предназначен для использования в наддувных газовых и комбинированных (дизель/газ) горелках.

— для управления газовыми и комбинированными (дизель/газ) горелками c наддувом.

Контроль пламени производится с помощью датчиков пламени:

— Электрод ионизации.
— Инфракрасный датчик IRD 1020 с держателем М93.
— УФ датчик пламени UVD 971

Технические данные:

Рабочее напряжение 220 / 240 В (-15…+10%) 50 Гц (±5%)

Предохранитель на входе 10 А быстродействующий, 6 А с задержкой срабатывания

Энергопотребление приблизительно 15 ВА

Максимальная нагрузка на клеммы: — Кл. 3 трансформатор поджига 1.5 А, cosφ 0.2 — Кл. 4 электродвигатель 2.0 А, cosφ 0.4 — Кл. 5+6 электромагнитные клапаны 1.0 А, cosφ 0.4 — Кл.

В индикация неисправности 1.0 А, cosφ 0.4 Всего 5.0 А, cosφ 0.4 макс. 20 А в течение 0.5 с

Аварийное отключение при исчезновении пламени во время работы

Реле давления воздуха 1 рабочий контакт 4 А, 230 В

Контроль постороннего света 5 с Чувствительность 1.0 µА

Минимальный необходимый ток ионизации 1.5 µА

Чувствительность к постороннему свету 0.4 µА

Изоляция зонда ионизации зонд — заземление выше 50 МΩ

Емкость рассеяния зонд — заземление менее 1000 пФ

Длина кабеля < 3 м

Датчики пламени IRD 1020.1 боковое или осевое видение пламени UVD 971 осевое видение пламени

Вес, включая цоколь 190 г

Положение при установке любое

Класс защиты IP 40

Допустимые климатические условия для прибора и датчика пламени влажность макс. 95% при 30ºC

Допустимый диапазон температуры — Эксплуатация -20ºC … +60ºC — Хранение -20ºC … +80ºC

Образование льда, воздействие воды и конденсация не допускается

Утвержден в соответствии с европейскими стандартами EN 298 и EN 230, а также другие соответствующие директивы и стандарты
