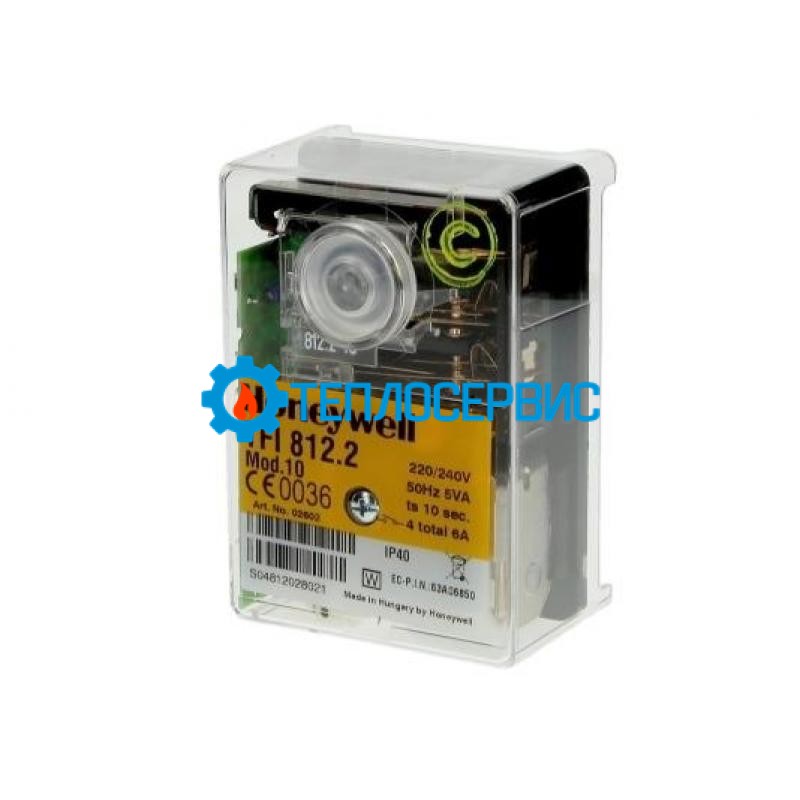

Топочный автомат Honeywell TFI812.2mod.10

Блок управлением пламенем Honeywell TFI812. mod 10 для 2-ступенчатых атмосферных газовых горелок.

Работает в сочетании с датчиками пламени:

• Зонд ионизации
• Инфракрасный датчик IRD 1020.1

Исполнение топочных автоматов  Satronic Honeywell TFI  812.2 mod.10 предполагает максимальную безопасность в случае колебания напряжения в сети. Если напряжение в сети падает ниже допустимого уровня, работа прерывается, топочный автомат Honeywell TFI 812. mod10 предотвращает повторную процедуру запуска. В этом случае система не подвергается риску по причине падения напряжения.

Случайный скачок искры поджига на ионизационный электрод не воздействует негативно на топочный автомат Satronic TFI812.2  mod.10, и функцию контроля, которую он осуществляет.

Испытаны и утверждены согласно DIN 4788 часть 3 изд. 04.89 и EN 298.

Топочный автомат SATRONIC TFI 812.2 Mod.10 – микропроцессорное устройство для управления и контроля атмосферных газовых горелок. Поставляется без цоколя. Прибор испытан и сертифицирован по DIN 4788 и EN 298. Может применяться для стационарных воздушных теплогенераторов.

Эксплуатационные и функциональные характеристики:

• Источник питания: 230 Вольт, 50/60 Гц.
• Мощность: около 5 ВА.
• Рабочая среда: газ.
• Температурный режим: -20ºC…+60ºC.
• Длительность продувки: 13 секунд.
• Предохранительное время: 10 сек.
• Степень электрозащиты: IP44.

Конструкция и комплектация:

Внутри термостойкого корпуса из полимерного материала с разъемным соединением находится термомеханическое реле, датчик контроля пламени, устройство блокировки/разблокировки. Электрозащита соответствует стандарту IP 44.

В верхней части блока размещена кнопка блокировки с индикацией для информирования о состоянии работы аппарата.

Особенности и функционал:

SATRONIC имеет встроенную защиту от перепадов сетевого напряжения. При снижении напряжения за минимальную границу, автоматика останавливает горелку и исключает повторное включение до восстановления сетевых параметров.

Информационная система связана с внешней средой через светодиод, который мигает при возникновении сбоев.

Для контроля пламени используются датчики: ионизационный электрод, инфракрасный датчик.

Аппарат можно устанавливать в любом положении, но следует исключать чрезмерную вибрацию автомата и датчика.

Обеспечить дистанционный рестарт может путем подсоединения устройства FR 870.

Модель заменяет TFI 712. Несоответствие высоты компенсируется удлинением кнопки блокировки/разблокировки. Замена приводки и цоколя не требуется.

Производитель: Honeywell
