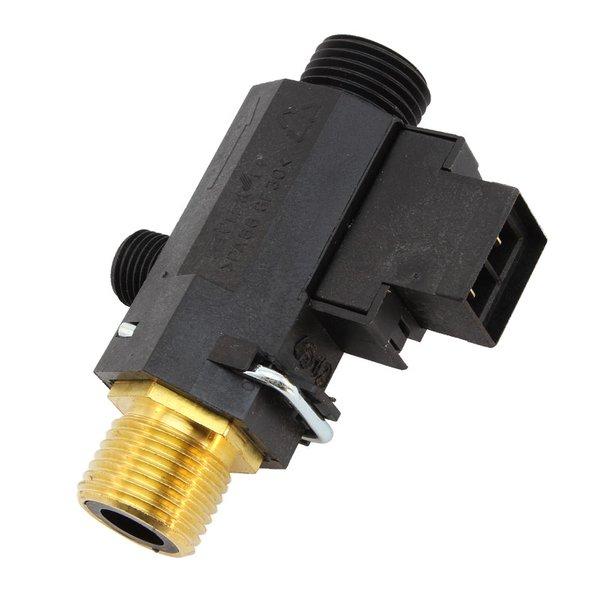

Универсальный датчик протока воды газового котла 33900056

Герконовый датчик протока воды суперуниверсальный

Реле протока широкого применения используется в многогранном модельном ряде отопительного оборудования:

Датчик протока гвс — это важная комплектующая гидравлической системы газового котла. Новая модернизированная конструкция реле протока воды изобретена для сервисных инженеров в целях экономии средств на приобретение двух датчиков с резьбовым штуцером на подпитку и без него. Также важным фактором является при приобретении владельцем оборудования, который по силе отсутствия знаний о гидравлике своего оборудования заказывает запчасть для ремонта.

Заглушка желтого цвета плотно фиксируется на резьбовом ответвлении, благодаря резиновому уплотнению препятствует утечке теплоносителя, таким образом датчик протока с подпиткой преобразуется в реле протока гвс, где не используется патрубок для подключения гидравлических компонентов.

Устройство и принцип работы датчика протока воды газового котла

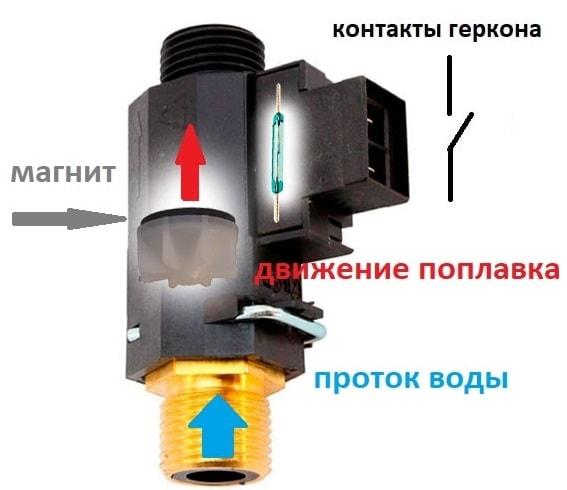

Конструктивно эта невероятно необходимая запчасть для нагрева горячей воды представляет собой пластиковую колбу с вмонтированным магнитным поплавком и герконом. Он расположен на входе теплоносителя в котел. Этот гидравлический узел информирует о перемещении воды внутри корпуса. Сигнал подается благодаря магнитному поплавку, который в процессе движения воды приподымается и металлические пластины геркона смыкаются под воздействием магнитного поля поплавка.

При замыкании контактов датчика протока контура горячего водоснабжения запускается режим производства горячей санитарно-технической воды, и внедряется процесс модуляции пламени. После закрытия крана разбора воды электрический контакт размыкается, и начинается работа насоса в режиме постциркуляции.

Вероятные причины поломки и ремонт реле протока гвс:

➣ механическое повреждение в процессе монтажа или демонтажа;
➣ возникновение трещин на корпусе вследствие промерзания;
➣ засорение частицами грязи теплоносителя;
➣ накопление накипи, что препятствует функциональным способностям детали;
➣ большой срок эксплуатации влияет на разрушение магнитного состава компонентов гидравлического узла.

Первым шагом для возобновления работоспособности — это полный осмотр на повреждение, определение неисправности. В случае загрязнения — промывка и чистка от налета химических образований. Дефектация корпуса или магнитного поплавка влечет за собой замену запчасти в сборе — не подлежит восстановлению.

➣ Материал: корпус пластмасса;
➣ Расположение внутри котла вертикальное;
➣ Подключение резьбовое G1/2;
➣ Производитель: Bitron, страна Италия.
