Вентилятор Vaillant turboTEC, TURBOmax ProPlus — 0020020008

Description

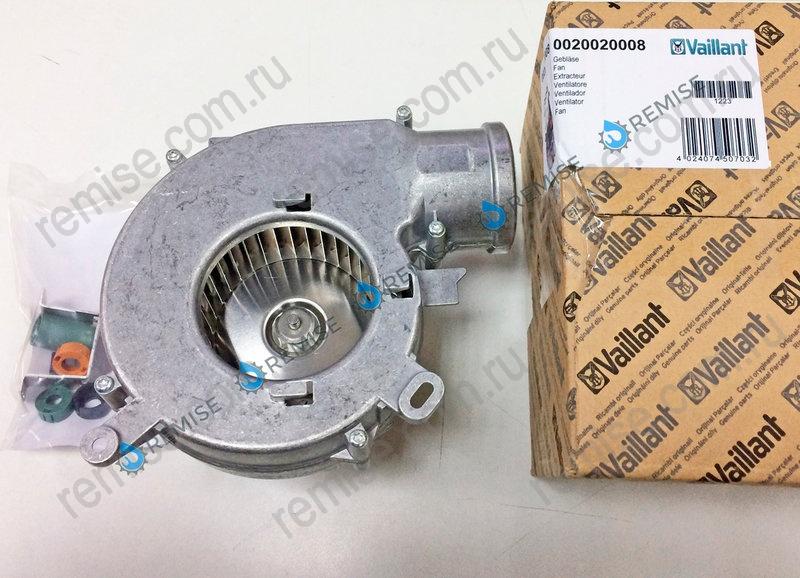

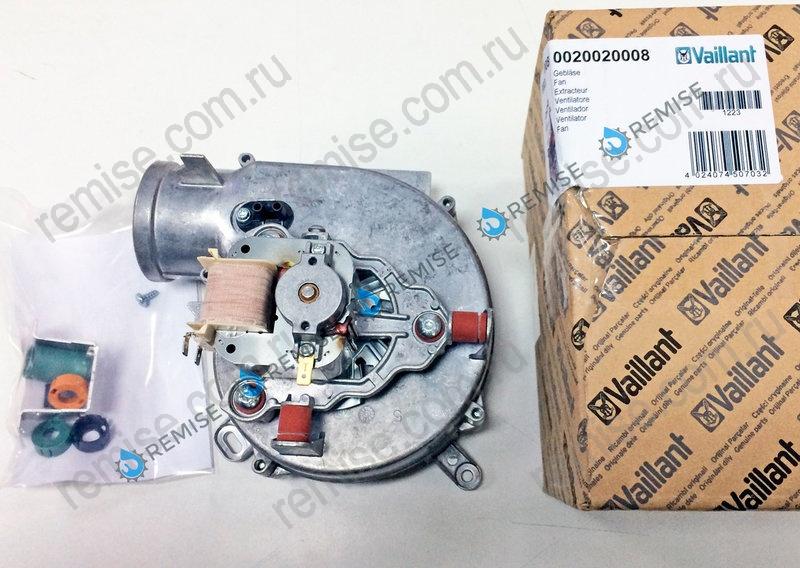

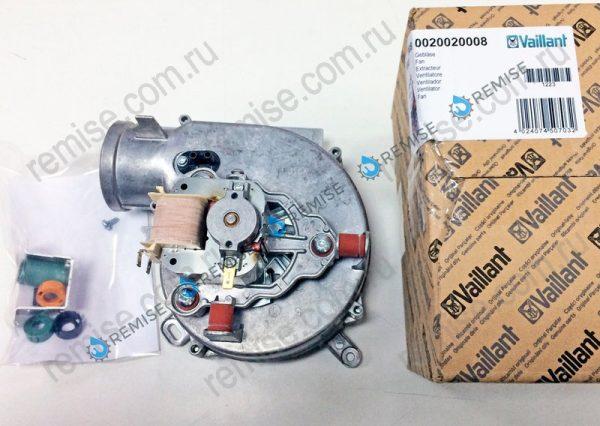

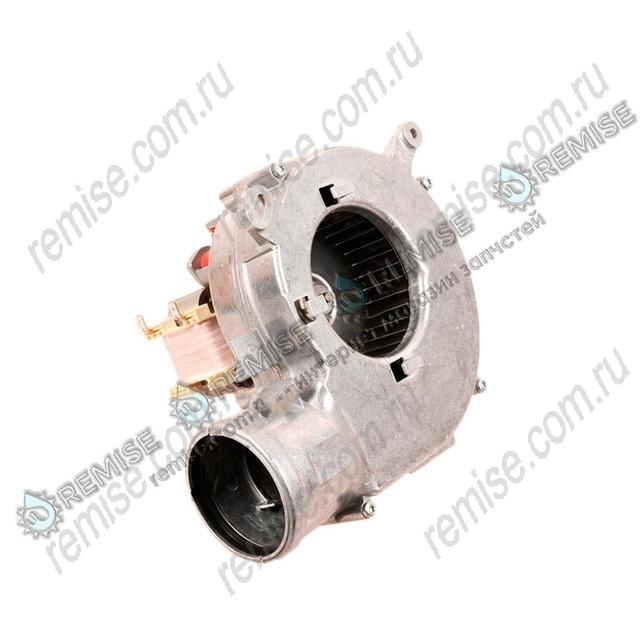

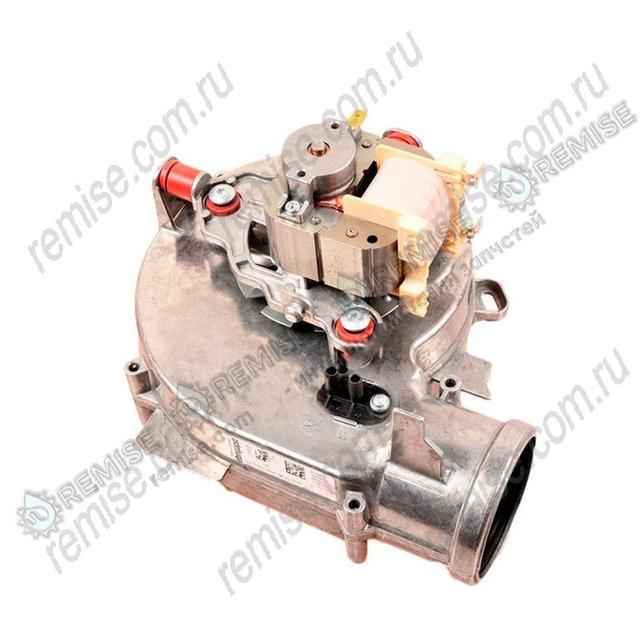

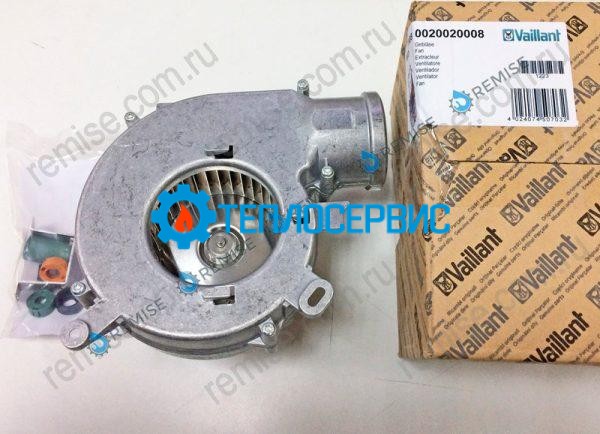

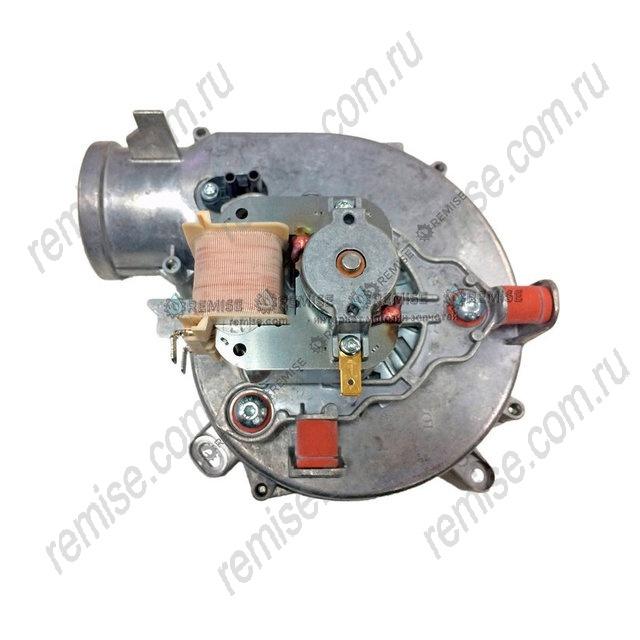

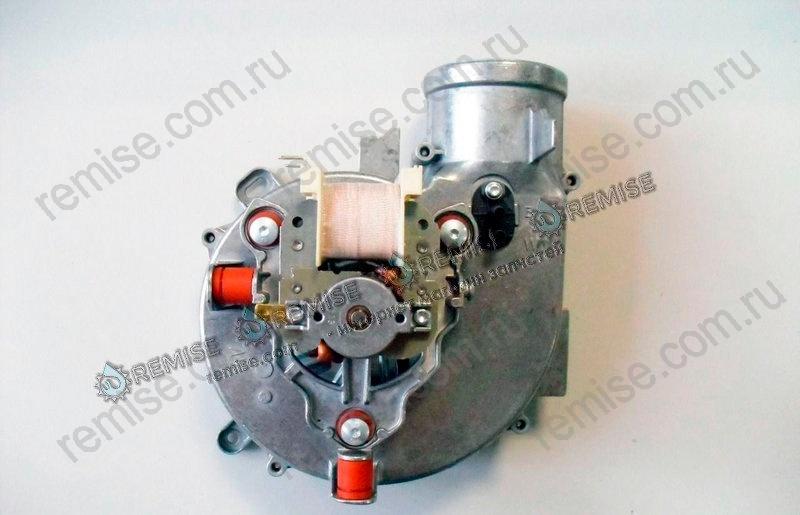

Вентилятор Vaillant для газовых котлов turboTEC и TURBOmax ProPlus ― 0020020008

 Описание:

• Вентилятор 0020020008 являться универсальным так-как подходит практически для всех популярных моделей Vaillant turbotec и turbomax. Основные ошибки которые говорят о выходе вентилятора из строя: F.32, F.33, F.57 и др.
• При рабочем режиме котла, в вентиляторе должна быть превышена достаточная разность давлений потоков газа, чтобы включилось реле давления воздуха . Если расход воздуха не достиг достаточной величины, реле давления воздуха не включается, и электроника не разрешает подачу газа. Аппарат не запускается. Если подача воздуха во время работы аппарата становится ниже допустимого предела, то и сигнал разности давлений от обеих трубок становится недостаточным, и рабочие контакты реле давления воздуха размыкаются. Подача газа сразу же прерывается без выхода аппарата на сбой.
• В таблице приведены модели котлов Вайлант где установлена запчасть вентилятор арт. 0020020008:

• turboTEC pro/plus	TURBOmax Pro 24-28 E	TURBOmax Plus 24-36 E
  VU 202/3-5, VU 242/3-5, VU 282/3-5, VU 322/3-5, VU 362/3-5, VUW 202/3-3, R1, VUW 202/3-5, VUW 242/3-3, R1, VUW 242/3-5,  VUW 282/3-3, R1, VUW 282/3-5	VUW 242-3 VUW 242/2-3 VUW 242/2-3 , R2, R3 VUW 282-3 VUW 282/2-3 VUW 282/2-3 R2, R3	VUW 242-5 VUW 242/2-5 VUW 242/2-5, R2, R3, VUW 282-5 VUW 282/2-5 VUW 282/2-5 R2, R3 VUW 362/2-5, R3

 Назначение:

• Вентилятор ― это устройство, предназначенное для принудительного отвода продуктов сгорания в котлах с закрытой камерой сгорания. В традиционных (не конденсационных) котлах вентилятор установлен на выходе продуктов сгорания и имеет одну скорость.
• У аппаратов с закрытой камерой сгорания задачей вентилятора является подвод к горелке воздуха, требуемого для сжигания газа, и отвод в атмосферу образующихся продуктов сгорания. Вентилятор расположен на стороне отходящих газов аппарата. В потоке газов, протекающем через вентилятор, располагается трубка Пито . К её выходу подсоединена импульсная трубка. Другая импульсная трубка находится в потоке газов перед трубкой Пито. Импульсные трубки соединяются с реле давления. Контроль ведется по разности давлений. Расположенная на выходе вентилятора трубка находится под избыточным давлением (напор, развиваемый вентилятором). На выходе из трубки Пито устанавливается разрежение относительно выхода вентилятора (вследствие падения давления при движении потока газа через трубку Пито). Величина образовавшейся разности давлений является мерой расхода воздуха, требуемогодля сжигания газа.
