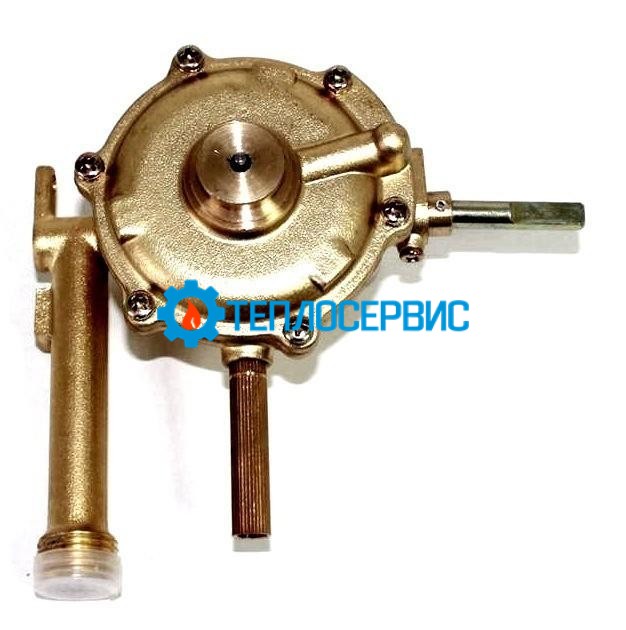

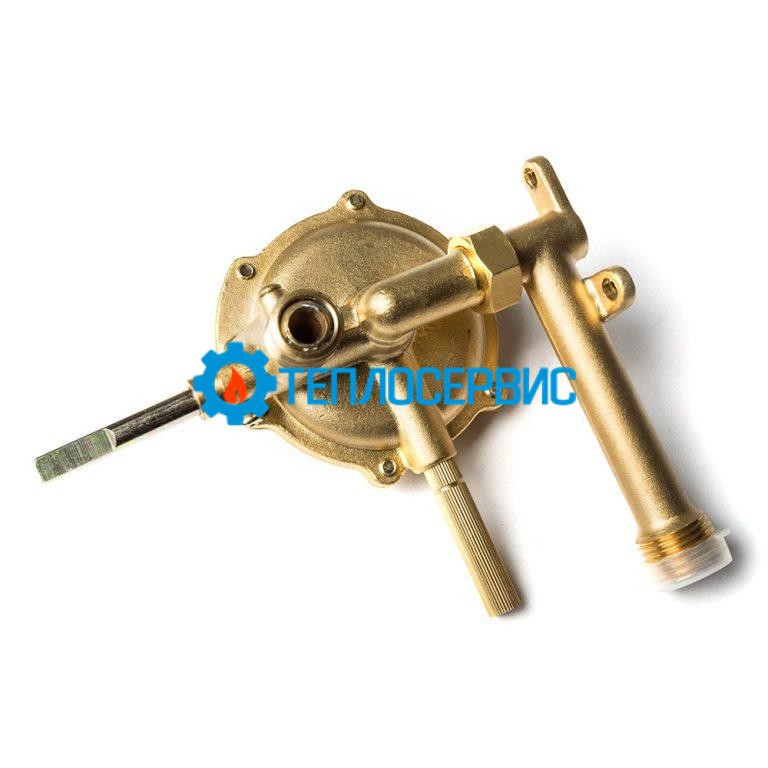

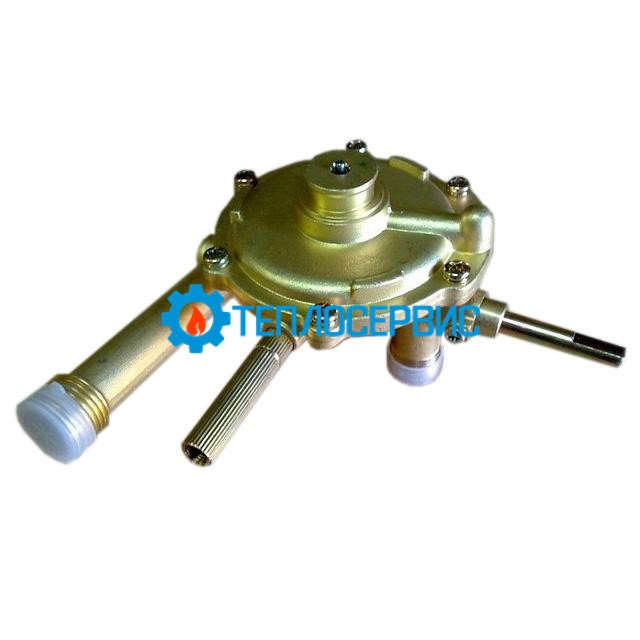

Водяной редуктор для Нева: 4510, 4511, 4513, 4011 до 2014 года 3227-02.270

Description

Водоблок газовой колонки NEVA до 2014 года

Устанавливается на следующие модели:

— Нева 4510

— Нева 4511

— Нева 4513

— Нева 4011

Строение газовой колонки представлено множеством деталей. Водогазовый узел Нева состоит из двух основных компонентов: водяной части и газовой с электромагнитным клапаном. Газовый редуктор изготовлен из сплава алюминия и цинка. Водоблок выполнен из антикоррозийной латуни.

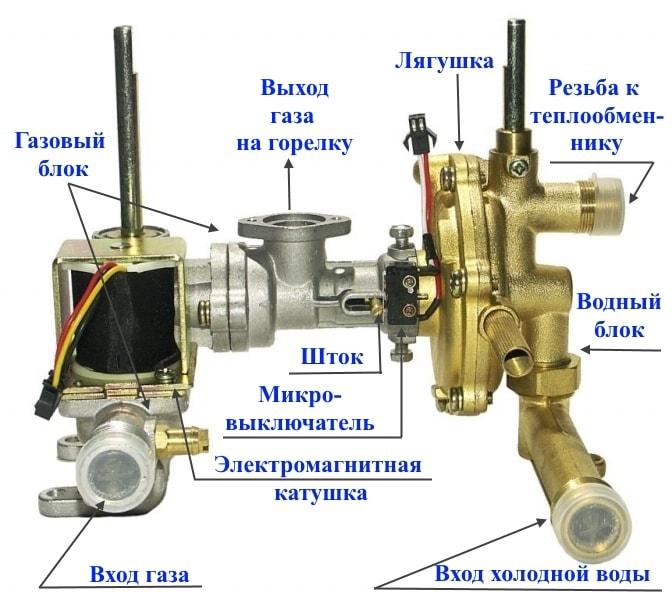

На фото схематически изображен редуктор газоводяной в сборе, представляющий собой целый ряд функциональных элементов. Благодаря презентованному изображению можно дополнительно убедиться в правильности выбора запчасти для газовой колонки.

Одной из них является водяной блок, который также называют водяным редуктором, водяным узлом, водяным регулятором или «лягушкой». Он располагается внутри колонки перед теплообменником и отвечает за регуляцию работы колонки в зависимости от поступления воды в аппарат.
Задача водяного узла в газовой колонке – запускать ее в режим горячего водоснабжения, регулировать проток входящей воды. Латунный гидроузел также выполняет защитную функцию при недостаточном напоре воды, препятствуя перегреванию водонагревателя.

Устройство водяного узла газовой колонки Нева:

Сантехническая вода, поступая в колонку оказывает влияние на мембрану и тарелку, давление воды изменяет расположение и воздействует на шток, который в свою очередь активирует работу клапана газового редуктора и поступление газа на горелку. Таким образом, при большем разборе воды потребителем, шток своим нажатием подает большее количество газа для подогрева.

После закрытия крана горячей воды давление на диафрагму и грибок деактивируется благодаря компенсационному отверстию ушка мембраны, движение газа прекращается и колонка выключается.

Водоблок состоит из комплектующих:

— двух металлических крышек с винтами;

— резиновой мембраны диаметром 76 мм и тарелкой с грибком, сальник уплотнения штока 6,4х2,8х1,8 мм;

— регулятора расхода с сальником 12,6х9х1,8 мм;

— штуцер вентури с сальником 11,21х7,65х1,78 мм;

— регулятора потока;

— ручка регулировки температуры;

— фильтра для горячей воды.

Неисправности и причины замены водяного блока газовой колонки:

Ремонт редуктора газовой колонки — самая распространенная процедура. Популярной причиной поломки является износ или деформация мембраны, образование трещин и разрывов.
Первые симптомы, требующие замены мембраны водяного узла газовой колонки Нева 4510, Нева 4511, Нева 4513, Нева 4011:

— при открытии крана горячей воды, колонка не включается;

— при открытом кране колонка не разжигается на полную мощность — пламя небольшое и вода недостаточно горячая — мембрана не надавливает на шток с оптимальным усилием для его полного открытия;

— при открытом кране наблюдается нестабильная работа колонки — включается или выключается не с первого раза — симптомом есть искажение размеров диафрагмы.

Образование трещин на «лягушке» водяного блока в результате промерзания или скопление накипи на элементах гидроблока, препятствующее демонтажу для ремонта — провоцируют замену водяного узла.

Также довольно частой проблемой является засорение фильтров водяного редуктора — мусор, попадающий из водопроводных труб в основном составе окалины ржавчины и песка, из-за систематического отключения воды пагубно влияют на проходимость через газовый агрегат.

Обязательно необходимо проверить водяной узел, при:

— Давление в кране нормальное, колонка не зажигается — повреждена диафрагма или шток в налете накипи.

— Напор холодной воды нормальный, а горячая выходит слабой струей — заужение проходимости.

— Кран горячей воды открыт, а колонка зажигает газ с опозданием — проблема с регулятором протока.

— При закрывании крана горячей воды — пламя не тухнет — клинет шток, открывающий газ или забито мусором компенсационное отверстие мембраны.

— Преждевременное отключение колонки или недостаточно нагретая вода сигнализирует об отклонении от заводских характеристик по параметрам производительности и о повреждении мембраны.

— Слабое давление газа в газовой магистрали также является причиной перечисленных выше проблем работы колонки.

Ремонт водяного узла газовой колонки:

Для правильной функциональной работы газового проточного водонагревателя, периодическая чистка и своевременный осмотр водоблока помогут заблаговременно обнаружить проблемные зоны и исправить недостатки.

При приобретении водяного узла необходимо осуществить визуальный осмотр запчасти колонки на фото и сравнить с требующей замене детали. Производитель в зависимости от серийного производства и года выпуска может менять конструкцию комплектующих усовершенствуя новыми технологиями.

Маркировка на корпусе гидроузла JK символизирует торговую марку изготовителя.
