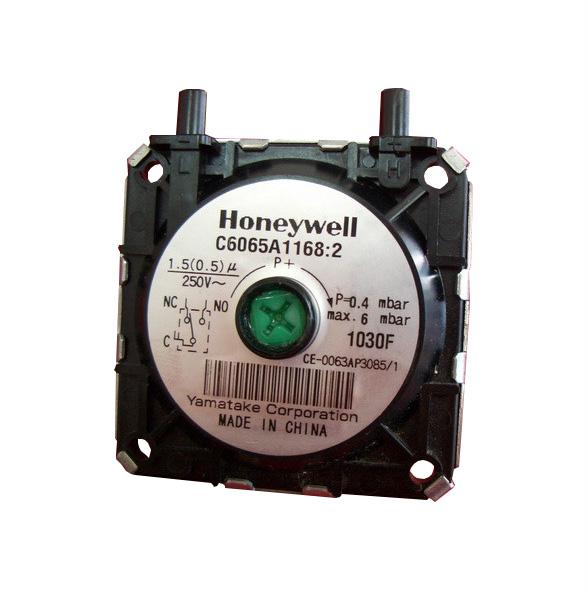

Выключатель давления C6065A 1168 Mora Top ST90068

Description

Выключатель давления C6065A 1168 Mora Top ST90068

Р 0,4 mbar

max 6 mbar.

Назначение: контроль условий в вытяжной трубе и контроль работы вентилятора
Состоит: корпус, мембрана, микровыключатель
Материал корпуса: алюминиевый сплав
Материал мембраны: резина
Электропитание: переменный ток 230 В~50 Гц.

Прессостат (или дифференциальное реле давления дыма) контролирует работу вентилятора газового котла, процесс дымоудаления. Помимо этого, прессостат дает разрешение на работу горелки. Этот датчик представляет собой плоский корпус, внутренний объем которого разделен чувствительной мембраной, к которой присоединен трехконтактный микропереключатель. Y-образная трубка служит для отвода конденсата. В корпусе прессостата на мембрану воздействует, с одной стороны, атмосферное давление воздуха, а с другой — давление дымовых газов, выбрасываемых вентилятором. Таким образом, объединяются два импульса давления (негативный и позитивный). Во время нормальной работы горелки работает вентилятор, который создает давление, воздействуя при этом на мембрану, которая перемещаясь, изменяет состояние микропереключателя из нормально-разомкнутого в состояние нормально-замкнутого. Во время поджига микропроцессор подает напряжение на контакты реле вентилятора, включая его в работу. После запуска вентилятора диафрагма реле давления меняет свое положение, по ходу переключая контакты микропереключателя. Замыкаются контакты c и по. Микропроцессор подключает секцию поджига и контроля пламени. После окончания работы котла контакты реле должны вернуться в исходное положение (контакты c и nc замкнуты).

Для настенных котлов Mora-Top:

• Настенный котел Mora 5108.1032
• Настенный котел Mora 5108.1102
• Настенный котел Mora 5109.1032
• Настенный котел Mora 5121.1032
• Настенный котел Mora 5121.1032
• Настенный котел Mora 5108.1102
• Настенный котел Mora 5109.1002
• Настенный котел Mora 5109.1102
• Настенный котел Mora 5201.1002
• Настенный котел Mora 5105.1002

Производитель: Mora Top
